● Informazioni tecniche:
L'attenuatore a fibra ottica è un dispositivo passivo utilizzato per ridurre l'ampiezza di un segnale luminoso senza modificare in modo significativo la forma d'onda stessa. I tipi base di attenuatori ottici sono fissi e variabili e sono progettati per essere utilizzati con vari tipi di connettori in fibra ottica. Gli attenuatori possono essere da femmina a femmina o da maschio a femmina. Sono disponibili attenuatori in fibra ottica SC da femmina a maschio e attenuatori in fibra ottica SC da femmina a femmina. Si adattano alle tipiche applicazioni in fibra monomodale da 1310 nm e 1550 nm. La gamma di attenuazione va da 1dB a 20dB. Forniamo sia l'attenuatore in fibra ottica SC UPC che l'attenuatore in fibra ottica SC APC. La gamma di lunghezze d'onda operative degli attenuatori in fibra ottica SC è compresa tra 1240 nm e 1620 nm.
● Vantaggio e applicazione:
Sistema di comunicazione in fibra ottica, CATV in fibra ottica, misurazione di dispositivi ottici ad alta potenza
Viene utilizzato per attenuare la potenza ottica in ingresso per evitare la distorsione del ricevitore ottico a causa della potenza ottica in ingresso super forte.
● Specifica:
Lunghezza d'onda di lavoro nm 1310 o 1550
Perdita di ritorno dB Maggiore o uguale a 50
Attenuazione e precisione dB 1±0.5, 2±0.5, 3±0.75, 5±{{10}}.{{11 }}±0.8, 10±1, 15±1,5, 20±2,0
Modulo ingresso/uscita FC, SC, ST, LC
Intervallo di temperatura grado -40~ più 80
Modalità singola | Multimodale | ||
Lunghezza d'onda (nm) | 1310 nm e 1550 nm | Lunghezza d'onda (nm) | 850 nm e 1300 nm |
Tolleranza di attenuazione | Da 1 a 5dB Inferiore o uguale a ±0.5dB | Tolleranza di attenuazione | Da 1 a 5dB Inferiore o uguale a ±0.5dB |
Tolleranza di attenuazione | da 6 a 5 dB Inferiore o uguale a ±10 percento dB | Tolleranza di attenuazione | da 6 a 5 dB Inferiore o uguale a ±10 percento dB |
Perdita di ritorno | UPC Maggiore o uguale a 50dB;APC Maggiore o uguale a 60dB | Perdita di ritorno | UPC Maggiore o uguale a 30dB |
Temperatura di lavoro (gradi) | -40 a più 70 | Temperatura di lavoro (gradi) | -40 a più 70 |
Temperatura di stoccaggio (grado) | -40 a più 85 | Temperatura di stoccaggio (grado) | -40 a più 85 |
L'attenuatore in fibra ottica, come una sorta di dispositivo passivo ottico, viene utilizzato nel sistema di comunicazione ottica per eseguire il debug delle prestazioni di potenza ottica, eseguire il debug della calibrazione dello strumento in fibra ottica e l'attenuazione del segnale della fibra ottica. Il prodotto è realizzato in fibra attenuante drogata con ioni metallici, che possono regolare la potenza ottica al livello richiesto.

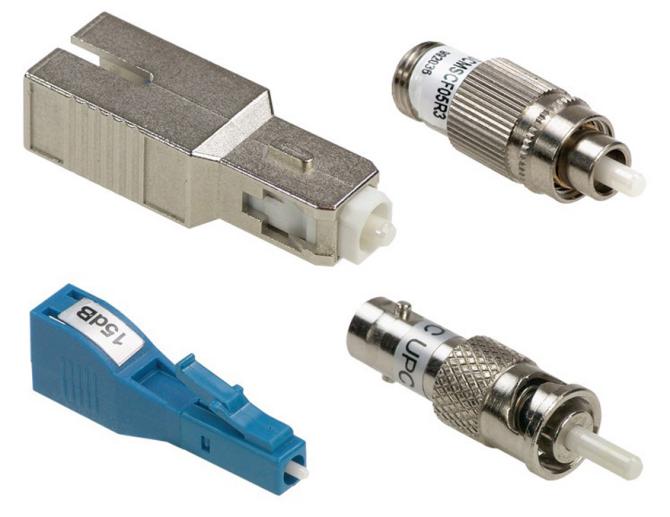

In base al tipo di porto, può essere suddiviso nelle seguenti categorie:
Attenuatore fibra ottica SC: utilizzato nell'interfaccia in fibra ottica SC, sembra molto simile all'interfaccia RJ-45, ma l'interfaccia SC è più piatta, l'ovvia differenza è il pezzo di contatto all'interno, se si tratta di 8 sottili contatti in rame, allora è un Interfaccia RJ-45, se è una colonna in rame, è un'interfaccia in fibra SC.
Attenuatore in fibra ottica LC: utilizzato nell'interfaccia in fibra ottica LC, il connettore per collegare il modulo SFP, è costituito dal meccanismo di chiusura jack modulare (RJ) di facile utilizzo. (I router sono comunemente usati)
Attenuatore fibra ottica FC: utilizzato nell'interfaccia in fibra ottica FC, il metodo di rinforzo esterno è un manicotto metallico e il metodo di fissaggio è un tenditore a vite. Generalmente utilizzato sul lato ODF (più utilizzato sul ripartitore)
Attenuatore fibra ottica ST: utilizzato nell'interfaccia in fibra ottica ST, comunemente utilizzato nel telaio di distribuzione in fibra ottica, il guscio è rotondo e il metodo di fissaggio è il tenditore a vite. (Per la connessione 10Base-F, il connettore è solitamente di tipo ST. Spesso utilizzato nei telai di distribuzione in fibra ottica)
● Famiglia di attenuatori fissi:
