Tutti i cavi ADESS dielettrici autoportanti

Tutti i cavi ADESS dielettrici autoportanti

Il cavo ADSS è allentato. Le fibre, 250 μm, sono posizionate in un tubo sciolto in plastica ad alto modulo. I tubi sono riempiti con un composto di riempimento resistente all'acqua. I tubi (e i riempitivi) sono incagliati attorno a un FRP (Fiber Reinforced Plastic) come elemento di rinforzo centrale non metallico in un nucleo di cavo compatto e circolare. Dopo che il nucleo del cavo è stato riempito con un composto di riempimento. è ricoperto da una sottile guaina interna in PE. Dopo che uno strato a trefoli di fili di aramide è stato applicato sulla guaina interna come elemento di forza, il cavo è completato con una guaina esterna PE o AT (anti-tracciamento).

Applicantion

lo stato attuale delle linee elettriche aeree da tenere in considerazione quando viene progettato il cavo ADSS. per linee elettriche aeree sotto 110KV, viene applicata la guaina esterna in PE. per linee elettriche pari o superiori a 110KV, viene applicata la guaina esterna AT. Il delicato design della quantità di Aramide e il processo di cordatura possono soddisfare la richiesta su varie campate.

caratteristiche

Può essere installato senza chiudere la corrente

Eccellenti prestazioni AT. Il massimo induttivo nel punto operativo della guaina AT può raggiungere 25KV

Leggero e piccolo diametro che riduce il loac causato dal ghiaccio e dal vento, e il carico sulla torre e sui bachops

ampie campate e la campata più grande supera i 1000 m,

controllo accurato dell'applicazione aramid migliorando notevolmente la resistenza del cavo

Eccessiva lunghezza della fibra e passo strandamento per assicurare le buone prestazioni di resistenza alla trazione e temperatura

la durata della progettazione è di oltre 30 anni

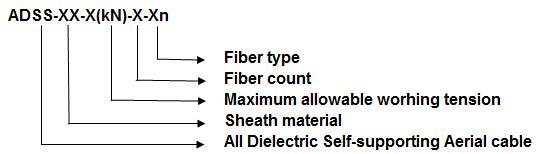

Codice del cavo

Le condizioni climatiche applicabili al cavo possono essere suddivise in quattro categorie

Nota: solo una parte dei cavi ADSS sono elencati nel cavo. I cavi ADSL con altre campane possono essere richiesti direttamente da FOCC.

Specificità nel tavolo sono ottenute a condizione che non ci sia differenza di altezza e che l'abbassamento di instanllazione sia1%

Il numero di fibre è compreso tra 2 e 60, l'identificazione delle fibre è conforme allo standard nazionale.

Le fibre, sia monomodali che multimodali, possono essere utilizzate nel cavo su richiesta.

La struttura del cavo appositamente progettata è disponibile su richiesta

FOCC si riserva il diritto di modificare le specifiche del cavo.

Fibra core di classe A:

* Flessibilità meravigliosa

** Veloce e stabile

*** Distanza di trasmissione lunga

Membro di resistenza non metallica FRP:

* Anti-corrosione, forza di alto livello

** Il membro della forza centrale migliora

la proprietà di compressione di cavo e

protegge la fibra

  Guaina esterna :

* Nuovi materiali PE

**Superficie liscia

***Anti corrosivo

****Rispettoso dell'ambiente



Quantità sufficiente:

* La quantità sufficiente è la nostra promessa.
** La misurazione del misuratore viene stampata chiaramente molto rotolo.

Colore delle fibre Identificazione del tubo libero con FOCC

le fibre nei cavi possono essere identificate mediante identificazione del colore standard secondo lo standard YD / T901-2001.

Identificazione colore standard

Nota : A. quando il numero di fibre di un tubo libero è inferiore a 12, le fibre sono identificate come il colore NO.1 su un flusso.

B.in identificazione del colore standard, il colore bianco n. 6 potrebbe essere sostituito dal colore della natura, che ha chiamato l'identificazione del colore standard W.

Il colore Identificazione di tubi sciolti nel cavo

gli anelli sfusi in cavo possono essere identificati dal pan-cromatografo

Cromatografo pilota

Pan-cromatografo
