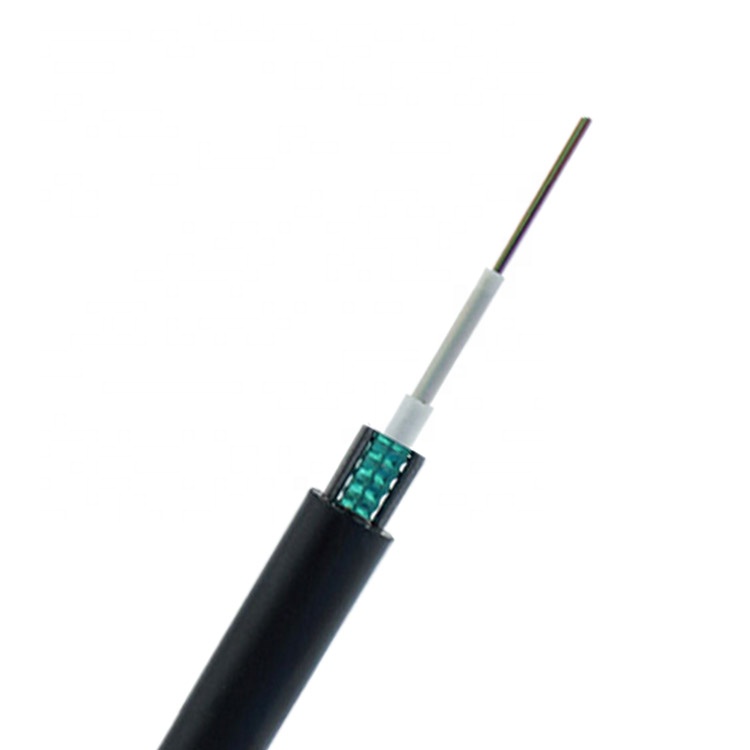

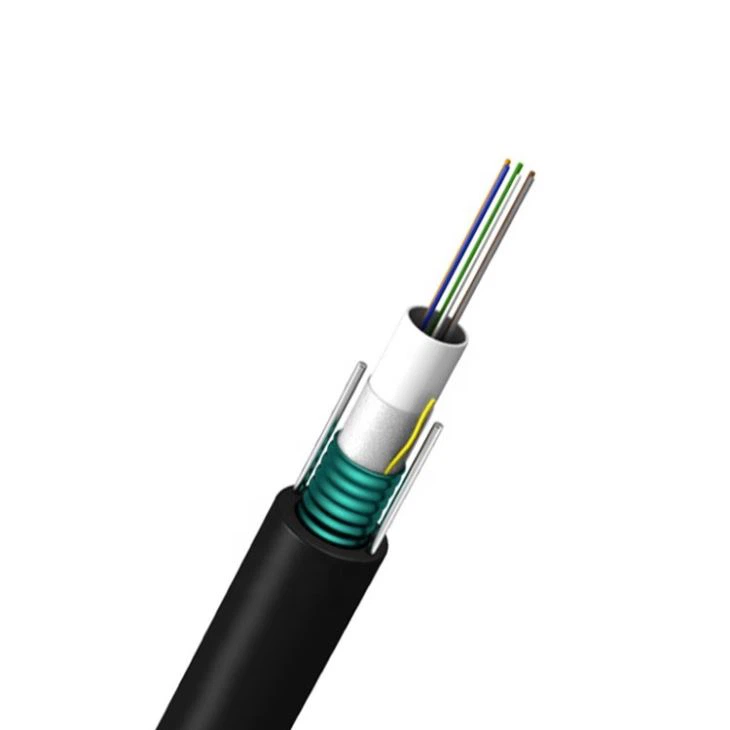

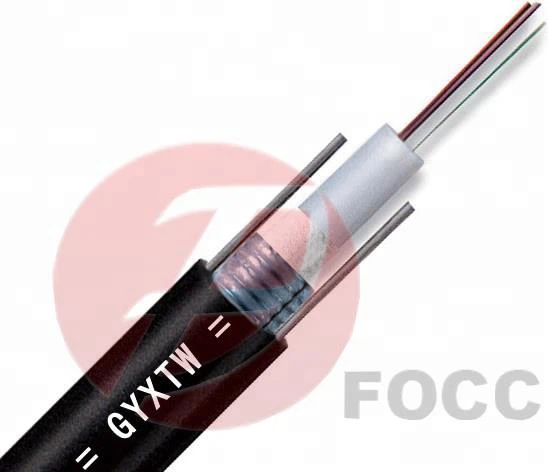

Cavo a fibre ottiche GYXTW da 2 ~ 24 core monomodale e multimodale
 |

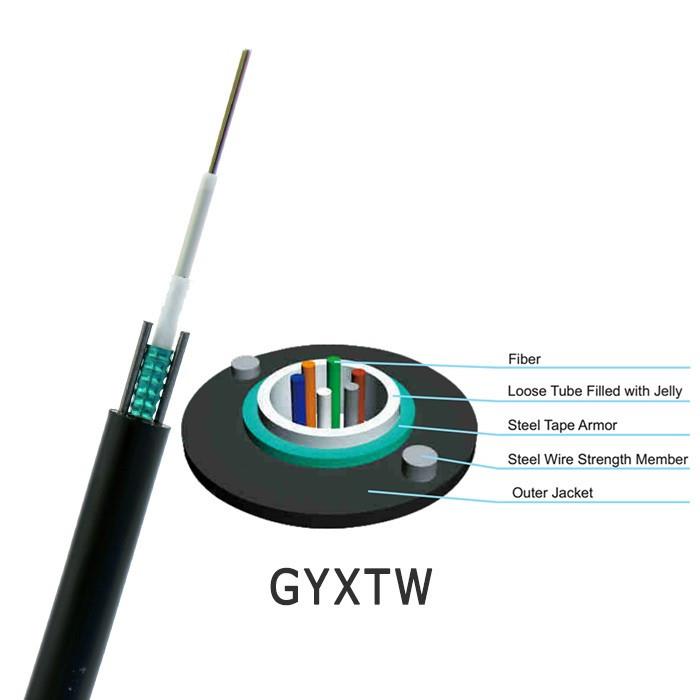

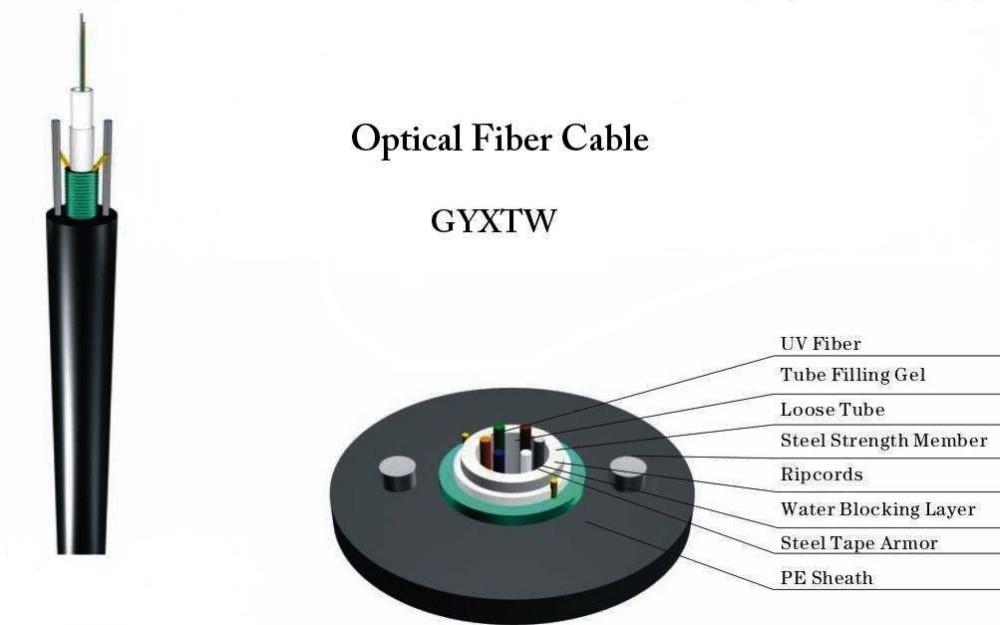

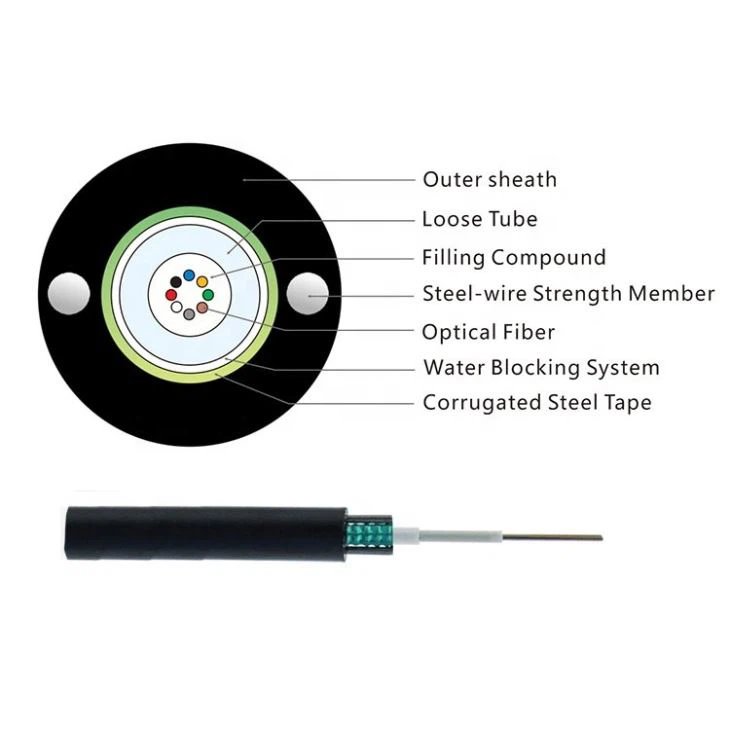

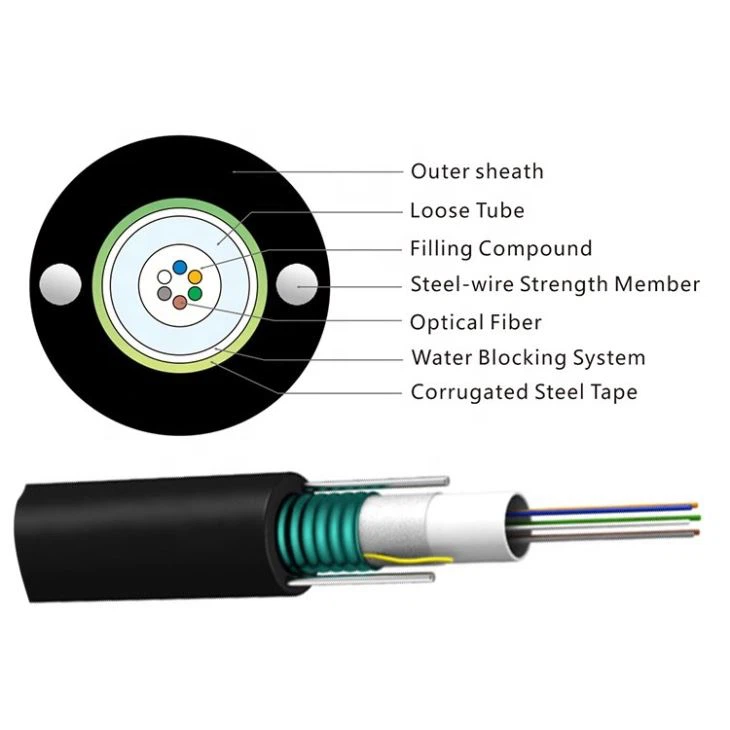

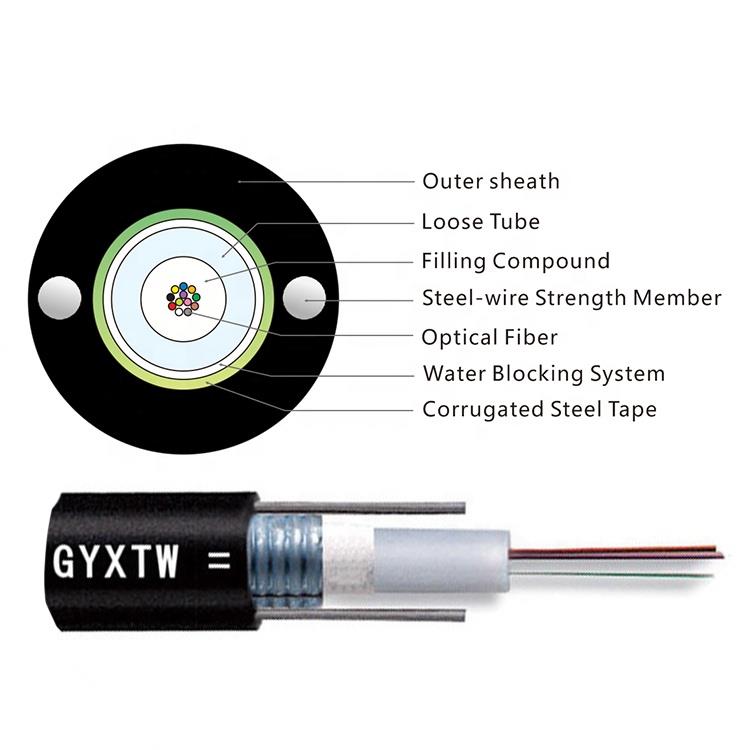

La fibra da 250μm è posizionata in un tubo allentato realizzato con una plastica ad alto modulo. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Il tubo è avvolto longitudinalmente con uno strato di PSP. Tra la PSP e il tubo allentato viene applicato del materiale di bloccaggio dell'acqua per mantenere il cavo compatto e impermeabile. Due fili d'acciaio paralleli sono posti ai due lati del nastro d'acciaio. I fili d'acciaio paralleli sono posizionati sul nastro biadesivo. Il cavo è completato da una guaina in polietilene (PE). |
 | |
 |  |
Caratteristiche
Buone prestazioni meccaniche e di temperatura
Tubo flessibile ad alta resistenza resistente all'idrolisi
La speciale mescola di riempimento del tubo garantisce una protezione critica della fibra
Resistenza allo schiacciamento e flessibilità
PSP che migliora a prova d'umidità
Due fili di acciaio paralleli garantiscono resistenza alla trazione
Piccolo diametro, peso leggero e installazione amichevole
Temperatura di stoccaggio / funzionamento: -40 ℃ ~ + 70 ℃
Applicazione
Utilizzabile in condotto / antenna
Parametro fibra
No. | Elementi | Unità | specificazione | |
G.652D | ||||
1 | Diametro campo modalità | 1310nm | micron | 9.2 ± 0.4 |
1550nm | micron | 10.4 ± 0.5 | ||
2 | Diametro del rivestimento | micron | 124,8 ± 0,7 | |
3 | Non circolarità del rivestimento | % | ≤0.7 | |
4 | Errore di concentricità del rivestimento del nucleo | micron | ≤0.5 | |
5 | Diametro del rivestimento | micron | 245 ± 5 | |
6 | Non circolarità del rivestimento | % | ≤6.0 | |
7 | Errore di concentricità del rivestimento | micron | ≤12.0 | |
8 | Lunghezza d'onda di taglio del cavo | nm | λcc≤1260 | |
9 | Attenuazione (max.) | 1310nm | dB / km | ≤0.36 |
1550nm | dB / km | ≤0.24 | ||
Parametri del cavo
Elementi | specificazioni | |
Conteggio delle fibre | 2 ~ 24 | |
Fibra di rivestimento colorata | Dimensione | 250μm ± 15μm |
Colore | Blu, Arancione, Verde, Marrone, Grigio, Bianco | |
Tubo allentato | Dimensione | 2,10 millimetri ± 0,05 millimetri |
Materiale | PBT | |
Colore | Naturale | |
Membro di forza | Diametro | 1,0 millimetri |
Materiale | Acciaio | |
Giacca esterna | Dimensione | 8,0 millimetri ± 0,1 millimetri |
Materiale | PE | |
Colore | Nero | |
Caratteristiche meccaniche e ambientali
Elementi | Unire | specificazioni |
Tensio (a lungo termine) | N | 600 |
Tensione (a breve termine) | N | 1500 |
Crush (a lungo termine) | N / 10 centimetri | 300 |
Crush (a breve termine) | N / 10 centimetri | 1000 |
Min. Raggio di curvatura (dinamico) | mm | 20D |
Min. Raggio di curvatura (statico) | mm | 10D |
Temperatura di installazione | ℃ | -20 ~ + 60 |
temperatura di esercizio | ℃ | -40 ~ + 70 |
Temperatura di conservazione | ℃ | -40 ~ + 70 |
Parametro tecnico
Conteggio delle fibre | Diametro del cavo (mm) | Peso del cavo (kg / km) | Resistenza alla trazione Lungo breve Termine (N) | Resistenza allo schiacciamento Lungo breve Termine (N / 100mm) | curvatura Raggio statico / dinamico (Mm) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Caratteristiche di trasmissione | |||||
G.652 | G.655 | 50/125 um | 62.5 / 125 um | ||
Attenuazione massima (dB / km) (+ 20 ℃) | 850 nm | 3.0 | 3.3 | ||
1300 nm | 1.0 | 1.0 | |||
1310 nm | 0,36 | 0.4 | |||
1550 nm | 0,24 | 0.23 | |||
Lunghezza d'onda del cavo (nm) | ≤1260 | ≤1450 | |||

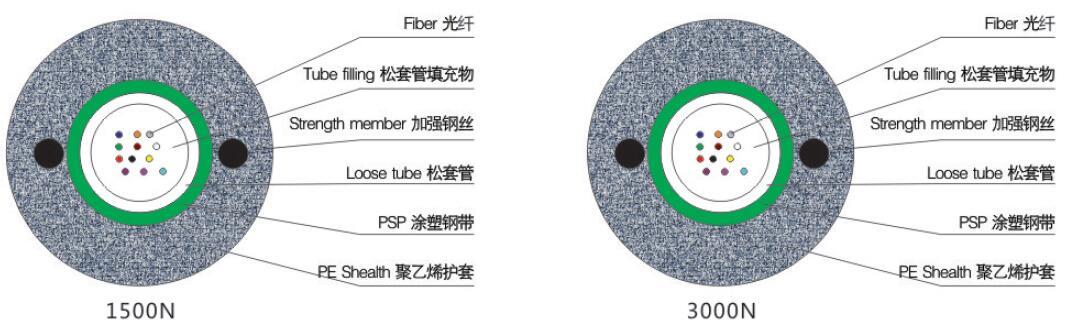

Struttura e specifiche tecniche
| incremento di 2fibre | conteggio delle fibre | Dimensione del tubo (mm) | Spessore standard della guaina (mm) | diametro del cavo (mm) | peso del cavo (kg / km) | forza a lungo / breve termine (N) | resistenza allo schiacciamento a lungo / breve termine (N / 100mm) |
| GYXTW-2 ~ 12Xn | 2 ~ 12 | 2.0 / 3.0 | 3.0 | 11.0 | 132 | 600/1500 | 1000/3000 |
Nota 1. il suffisso Xn indica il tipo di fibra e vedere i dettagli nell'illustrazione della codifica dei cavi di FOCC
Identificazione della fibra di colore del tubo flessibile allentato con FOCC
le fibre nei cavi possono essere identificate mediante identificazione del colore standard in conformità con lo standard YD / T901-2001.
Identificazione del colore standard
Nota: A. quando il conteggio delle fibre di un tubo allentato è inferiore a 12, le fibre vengono identificate dal colore NO.1 su un flusso.
Nell'identificazione del colore standard, il colore bianco NO.6 potrebbe essere sostituito dal colore naturale, che ha chiamato l'identificazione del colore standard W.
La colorazione Identificazione di tubi sciolti nel cavo
le sfregature allentate nel cavo possono essere identificate dal pancromatografo
Cromatografo pilota
Pan-cromatografo
Applicazione:
Comunicazione su rete locale (LAN).
Applicazione aerea e condotto / condotto.
