Quando una porta MTP/MPO ad alta-velocità si guasta, la prima domanda spesso non è "quale cavo devo sostituire?" ma "il problema proviene dal ricetrasmettitore, dalla porta dello switch o dal collegamento in fibra?"

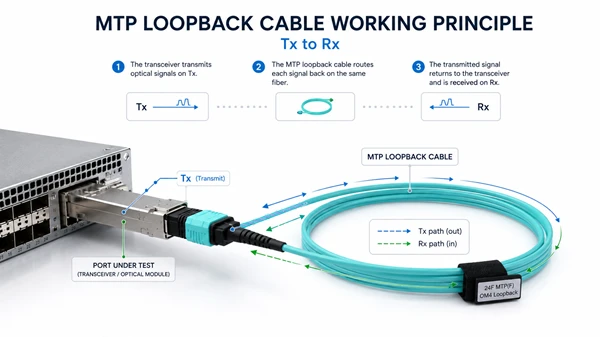

Un cavo loopback OM4 femmina MTP a 24 fibre è progettato per questa esatta situazione. Instradando il segnale ottico dal lato trasmettitore al lato ricevitore, consente ai tecnici di verificare le prestazioni del ricetrasmettitore e della porta senza costruire un collegamento in fibra completo-to-end. Per data center, laboratori di telecomunicazioni e produttori di apparecchiature, questo piccolo cavo di test può ridurre i tempi di risoluzione dei problemi, semplificare la convalida delle porte e contribuire a evitare sostituzioni inutili dei moduli.
Perché il test del ricetrasmettitore e delle porte necessita di un cavo loopback
Prima di implementare un collegamento ottico ad alta-velocità, i tecnici devono verificare se il ricetrasmettitore, la porta dello switch e il percorso del segnale funzionano correttamente. In molti casi, un collegamento non riuscito non indica immediatamente l'origine del problema. Potrebbe essere causato da un modulo ottico difettoso, una porta anomala, un cablaggio errato, superfici terminali del connettore contaminate o un'eccessiva perdita di inserimento. Un cavo loopback in fibra ottica fornisce un modo semplice ed efficiente per isolare il problema. Instradando il segnale ottico trasmesso direttamente al lato ricevitore della stessa porta, consente al ricetrasmettitore e all'interfaccia dell'apparecchiatura di eseguire un autotest locale-senza connettersi a un dispositivo remoto.
Per le interfacce ad alta{1}}densità basate su MTP/MPO-, questo metodo di test è particolarmente utile. È possibile utilizzare un cavo loopback OM4 femmina MTP a 24 fibre per verificare se i canali di trasmissione e ricezione funzionano correttamente, controllare la connettività delle porte, supportare i test di produzione del ricetrasmettitore e accelerare la risoluzione dei problemi sul campo. Durante il test, il segnale ottico emesso dal modulo viene restituito attraverso la mappatura interna della fibra del cavo loopback. Gli strumenti di test possono quindi monitorare sia la potenza trasmessa che la potenza ricevuta restituita, aiutando gli ingegneri a valutare le prestazioni di base del collegamento prima che venga stabilita una connessione di rete completa.
Gli indicatori chiave delle prestazioni di un cavo loopback includono la perdita di inserzione, la perdita di ritorno, la precisione della mappatura delle fibre, la qualità delle estremità-del connettore e l'integrità complessiva del collegamento. Per gli assiemi di loopback multimodali, una bassa perdita di inserzione e una perdita di ritorno stabile sono importanti perché riducono l'incertezza del test e aiutano a evitare false valutazioni dei guasti. Negli ambienti pratici di data center, laboratori e produzione di apparecchiature, i test di loopback possono ridurre i tempi di risoluzione dei problemi, ridurre le sostituzioni non necessarie dei moduli e migliorare l'affidabilità dell'implementazione.
Che cos'è un cavo ottico loopback OM4 con connettore femmina MTP a 24 core?
Un cavo loopback OM4 femmina MTP a 24 fibre è un cavo di test multimodale ad alta-densità progettato per la verifica di ricetrasmettitore, porta switch e interfaccia MTP/MPO. È costruito con fibra multimodale OM4 50/125μm e una struttura di connettore MTP/MPO a 24 fibre, che consente al segnale ottico trasmesso di essere reindirizzato ai canali di ricezione all'interno della stessa interfaccia. Ciò lo rende uno strumento pratico per i test di loopback locale senza la necessità di un telecomando
MTP è una versione con marchio ad alte-prestazioni della famiglia di connettori MPO ed è ampiamente utilizzata nelle applicazioni ottiche parallele ad alta-densità. I connettori MTP/MPO sono generalmente disponibili nelle versioni maschio e femmina. Un MTP non dispone di guida. Include due pin guida per facilitare l'allineamento dell'array di fibre quando due connettori sono accoppiati. Il sesso corretto del connettore è importante perché i pin guida aiutano a mantenere un preciso allineamento del nucleo della fibra e riducono il rischio di un'eccessiva perdita di inserzione durante il test.
In un gruppo loopback MTP OM4 a 24 fibre, la mappatura interna della fibra è progettata per riportare i canali Tx ai canali Rx corrispondenti, consentendo alla porta o al ricetrasmettitore di eseguire un auto-test. A seconda dell'interfaccia dell'apparecchiatura, il prodotto può essere configurato come un gruppo loopback femmina MTP o personalizzato con diverse combinazioni di genere, design di mappatura, strutture dell'alloggiamento e lunghezze dei cavi.
La fibra multimodale OM4 è adatta per test ottici ad alta-velocità-a portata breve perché offre una larghezza di banda maggiore e prestazioni stabili a 850 nm. Secondo le tipiche specifiche OM4, la larghezza di banda modale effettiva a 850 nm può raggiungere un valore maggiore o uguale a 4700 MHz·km, mentre l'attenuazione è comunemente controllata entro i requisiti del collegamento multimodale. Per i data center e gli ambienti di laboratorio, il cavo loopback viene solitamente fornito con una guaina LSZH e può essere personalizzato in lunghezze comuni come 1 m, 3 m, 5 m, 10 m o lunghezze specifiche del progetto-.
Un cavo loopback MTP OM4 affidabile non deve solo corrispondere al numero di fibre e al genere del connettore corretti, ma deve anche fornire prestazioni ottiche stabili. Importanti fattori di qualità includono la perdita di inserzione, la perdita di ritorno, la precisione della mappatura delle fibre, la qualità della faccia dell'estremità del connettore e l'allineamento della ghiera. Per i test professionali su ricetrasmettitori e porte, i produttori spesso controllano la tipica perdita di inserzione a un livello basso e forniscono rapporti di test per IL, polarità o mappatura e ispezione delle estremità-per garantire risultati di test coerenti.
Perché scegliere un cavo loopback MTP a 24 fibre anziché una versione a 12 fibre?
Entrambi i cavi loopback MTP a 12-fibra e 24-fibra vengono utilizzati per il test del ricetrasmettitore, la diagnostica delle porte e la verifica dell'interfaccia ottica ad alta-densità. Tuttavia, non sono progettati per la stessa densità di test o architettura delle apparecchiature. Un cavo loopback MTP a 12-fibre è spesso sufficiente per le comuni applicazioni basate su SR4, mentre un cavo loopback MTP a 24 fibre è più adatto per ottiche parallele a densità più elevata, test di laboratorio multicanale, ispezione della produzione e piattaforme selezionate di ricetrasmettitori ad alta velocità che richiedono più corsie in fibra.
| Elemento di confronto | Cavo loopback MTP a 12 fibre | Cavo loopback MTP a 24 fibre |
|---|---|---|
| Densità delle fibre | 12 fibre, comunemente utilizzate per l'ottica parallela stile SR4 dove possono essere utilizzate 8 fibre attive | 24 fibre, che offrono una maggiore densità di corsie per test di interfaccia multi-canale e ad alta-densità |
| Attrezzatura tipica | Comunemente utilizzato con moduli 40G/100G come QSFP+ e QSFP28 SR4 | Utilizzato per porte MTP/MPO a densità più elevata-, test di produzione, convalida di laboratorio e ambienti di test 100G/400G/800G selezionati a seconda del design dell'interfaccia |
| Testare l'efficienza | Adatto per test di loopback a livello di porta-standard | Consente di testare più canali in fibra in un unico assieme, migliorando la produttività dei test |
| Costo | Costo inferiore grazie al minor numero di fibre e alla struttura del connettore più semplice | Costo unitario più elevato, ma più efficiente per test multicanale densi- |
| Scalabilità | Adatto per la manutenzione e la convalida della rete 10G/40G/100G esistente | Più adatto per apparecchiature di rete ad alta-densità, espansioni future e test di ricetrasmettitori-su larga scala |
| Scenario consigliato | Reti aziendali, data center standard, test di ricetrasmettitori SR4 | Data center su vasta scala, produzione di apparecchiature, laboratori di moduli ottici e convalida di porte ad alta-densità |
Maggiore densità di canali e compatibilità delle interfacce
Il vantaggio principale di un cavo loopback MTP a 24-fibre è la maggiore densità di fibra. Rispetto a una versione a 12-fibra, fornisce il doppio del numero di percorsi in fibra in un'unica interfaccia con connettore compatto. Ciò è utile quando gli ingegneri devono testare porte MTP/MPO ad alta densità, moduli ottici multi-linea o piattaforme di apparecchiature in cui è necessario verificare più canali paralleli contemporaneamente.
Per i tradizionali collegamenti 40G/100G SR4, un cavo loopback MTP da 12-fibre è spesso sufficiente perché solo una parte dell'array di fibre viene utilizzata attivamente per i canali di trasmissione e ricezione. Al contrario, un cavo loopback MTP OM4 a 24 fibre è più adatto quando l'ambiente di test richiede una maggiore densità di corsie, una mappatura delle fibre più complessa o la compatibilità con interfacce di ricetrasmettitori ad alta velocità selezionate. Prima di ordinare, è sempre necessario confermare l'esatta interfaccia del modulo, il numero di fibre, il genere del connettore e la mappatura delle corsie.
Miglioramento dell'efficienza dei test
Nei test di produzione, nella convalida di laboratorio o nella manutenzione di data center su larga-scala, l'efficienza dei test è importante. Un cavo loopback MTP a 24 fibre può restituire più canali ottici all'interno di un unico assieme, riducendo la necessità di ripetuti cambi di cavo e riconnessioni manuali.
Ciò è particolarmente utile per i produttori di moduli ottici, i fornitori di switch, gli integratori di sistemi e i team dei data center che devono testare molte porte o moduli in breve tempo. Invece di testare un numero inferiore di corsie per ciclo, una soluzione di loopback a 24 fibre può migliorare la produttività dei test e contribuire a standardizzare il processo di convalida.
Costo e scalabilità
Un cavo loopback MTP a 24-fibre solitamente costa più di una versione a 12-fibre perché utilizza più fibre e una struttura del connettore a-densità più elevata. Tuttavia, per gli ambienti di test ad alta-velocità e ad alta densità, il costo non deve essere valutato solo in base al prezzo unitario del cavo. I fattori più importanti sono il test dell'efficienza, la compatibilità delle porte, i tempi di configurazione ridotti e la scalabilità a lungo termine.
Per i clienti che necessitano solo di testare porte SR4 standard da 40 G/100 G, un cavo loopback a 12- fibre potrebbe rappresentare la scelta più economica. Per i clienti che lavorano con ottica parallela ad alta-densità, interfacce MTP/MPO multi-canale o validazione di apparecchiature di nuova generazione, un cavo loopback OM4 a 24 fibre può fornire una migliore flessibilità e ridurre la necessità di modificare frequentemente i gruppi di test.
Applicazioni tipiche in data center e laboratori
Nei test di produzione dei ricetrasmettitori ottici, il cavo loopback può essere inserito nel modulo ottico per l'ispezione automatizzata: il segnale ottico in uscita dal trasmettitore viene restituito al lato ricevitore del modulo attraverso il cavo loopback, mentre gli strumenti di test o le apparecchiature di test automatizzato (ATE) registrano il tasso di errori di bit e la potenza ottica ricevuta, completando la verifica delle prestazioni di trasmissione e ricezione del modulo. I riferimenti ai casi SpringOptical indicano che l'utilizzo dei moduli loopback MPO per i test di accettazione degli switch 400G negli ambienti dei data center può far risparmiare circa il 30% del tempo di test.
Passaggi del test:
- Pulire la porta e l'estremità del cavo loopback in conformità ai requisiti IEC 61300-3-35.
- Inserire il cavo loopback femmina MTP a 24 fibre nella porta sottoposta a test, assicurandosi che l'allineamento dei pin guida sia corretto e che la connessione sia sicura.
- Avvia l'autotest del modulo ottico-o un'apparecchiatura di test esterna, come un generatore di segnali ottici, un tester del tasso di errore in bit, un OTDR o altri strumenti.
- Raccogli dati di test: misura la potenza ottica ricevuta dopo il loopback, il tasso di errore di bit (BER), il jitter e altri indicatori di prestazioni.
- Se necessario, utilizzare un set di test di perdita ottica (OLTS) o OTDR insieme al test di loopback per eseguire test ausiliari su altre sezioni di collegamento.
Note e risoluzione dei problemi:Prima del test, verificare che la polarità del cavo loopback sia corretta e che non vi siano discrepanze nella mappatura delle fibre. I problemi più comuni includono superfici terminali contaminate, fibre rotte o danni al connettore. Se non si ottiene alcuna risposta durante il test, sostituire innanzitutto il cavo di loopback o il modulo di porta con un'unità sicuramente-funzionante per individuare il guasto. Se la perdita di inserzione è eccessivamente elevata, controllare se l'estremità della fibra presenta graffi o se il cavo presenta danni da piegatura. Se solo alcuni canali non hanno segnale, verificare se la mappatura della polarità è coerente. Il test di loopback può essere utilizzato anche insieme al test standard del cavo di connessione per isolare ulteriormente se il problema deriva dal cavo di loopback o dalla porta stessa.
Cerchi un produttore di cavi ottici loopback MTP femmina OM4 a 24 core?
FOCC è in grado di fornire cavi loopback OM4 femmina MTP a 24 fibre per test di ricetrasmettitori, diagnostica di porte MTP/MPO e manutenzione di data center ad alta-densità. Le configurazioni possono essere personalizzate in base al genere del connettore, alla mappatura delle fibre, al materiale della guaina, alla lunghezza, ai requisiti di etichettatura e imballaggio. Ogni gruppo può essere testato per verificare la perdita di inserzione, la polarità/mappatura e la qualità della superficie dell'estremità del connettore prima della spedizione.
