Introduzione al cavo patch in fibra monomodale
Come tutti sappiamo, il cavo patch in fibra ottica svolge un ruolo vitale e significativo per raggiungere la connettività tra le apparecchiature ottiche nel campo delle telecomunicazioni. In base al diametro del nucleo della fibra, esistono due tipi di cavi patch patch in fibra multimode (MMF) e cavo patch in fibra monomodale. Nei miei blog precedenti, ho discusso alcune informazioni sul cavo patch in fibra multimodale, inclusa la sua definizione, i tipi e le applicazioni. Che ne dici di un cavo patch in fibra monomodale (SMF)? Ne sai davvero abbastanza? Leggi questo articolo e ne avrai una comprensione completa.

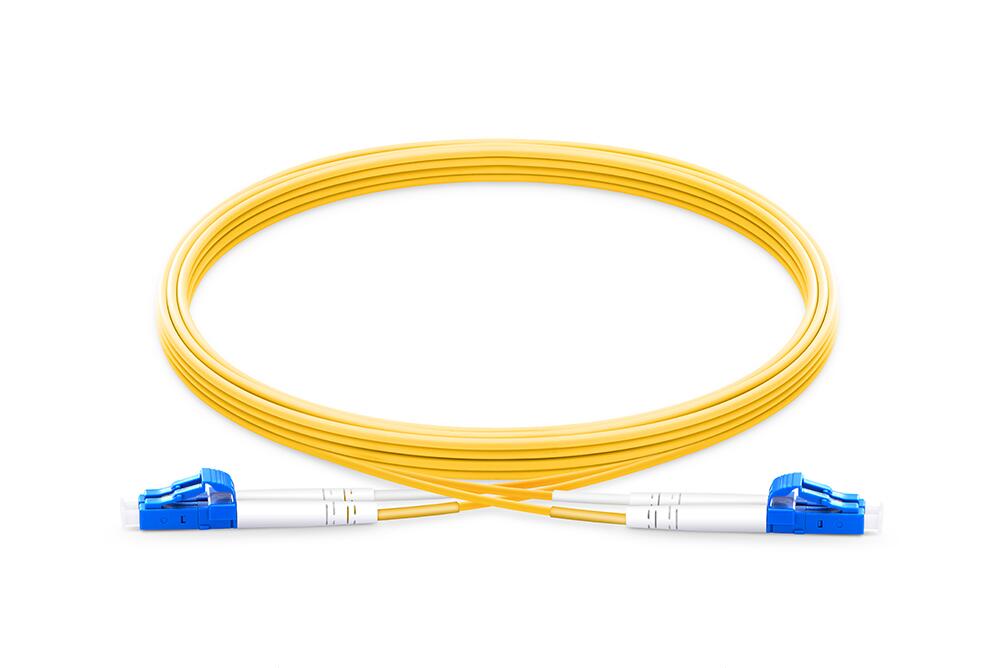

Il cavo patch in fibra monomodale contiene un piccolo nucleo di 9/125 micron progettato per supportare solo un percorso di luce. Invece di rimbalzare semplicemente la luce del bordo del nucleo, il cavo patch monomodale riallinea la luce verso il centro del nucleo con una sola lunghezza d'onda della luce che passa attraverso il suo nucleo. Come il cavo ottico multimodale, il cavo patch monomodale presenta una dispersione modale risultante da più modalità spaziali ma con dispersione modale più stretta. Pertanto, il cavo patch monomodale è migliore nel mantenere la fedeltà di ciascun impulso luminoso su lunghe distanze rispetto al cavo patch multimodale. Generalmente, il cavo patch in fibra monomodale è più costoso del cavo patch multimodale, ma offre prestazioni migliori ed è più economico nella trasmissione di lunga durata. Inoltre, il colore del cavo patch in fibra monomodale è giallo, mentre il cavo patch multimodale è generalmente arancione o acqua. Quindi, quando si sceglie un cavo patch in fibra a modalità singola, è possibile trovare facilmente quello giusto dall'aspetto. Ecco un cavo in fibra monomodale con connettori LC.
Come il cavo patch multimode con OM1, OM2, OM3 e OM4, il cavo patch in fibra monomodale può essere classificato in OS1 e OS2. Cioè, OS1 e OS2 sono specifiche SMF cablate. OS1 e OS2 sono cavi ottici standard monomodo rispettivamente utilizzati con lunghezze d'onda di 1310 nm e 1550 nm con un'attenuazione massima di 1 dB / km e 0,4 dB / km. Oltre a questi due aspetti delle differenze, la parte seguente descriverà le differenze tra OS1 e OS2 da prospettive di standard e costruzione di cavi.
Introdotto per la prima volta nell'anno 2002, OS1 fa riferimento a una specifica molto vecchia per SMF. Le caratteristiche meccaniche, ottiche e ambientali di OS1 sono conformi agli standard ITU-T G.652A o ITU-T G.652B. Inoltre, le fibre di picco di acqua bassa classificate nelle raccomandazioni ITU-T come G.652C e G.652D rientrano anche nelle fibre OS1. Pertanto, OS1 è un termine generale utilizzato per specificare il cavo ottico monomodale che si trova sotto l'intestazione di ITU-T G.652. Al contrario, OS2 è stato introdotto nel 2006. Solo ITU-T G.652C e G.652D rientra nelle fibre OS2, il che significa che OS2 SMF è solo fibra di picco a bassa acqua.
Un'altra importante differenza tra OS1 e OS2 SMF è la struttura del cavo. In genere, il cablaggio OS1 è a buffer stretto, adatto per applicazioni interne, come campus o data center, mentre il cablaggio OS2 è flessibile, disponibile per uso esterno, come strade, sotterraneo o inumazione.
Esistono molte altre differenze tra SFM OS1 e OS2, come prestazioni, distanza di trasmissione e costi, ecc. La distanza massima di OS1 SMF è 2 km mentre la distanza di trasmissione di OS2 è di 5 km e arriva a 10 km. La seguente tabella mostra le differenze di specifiche OS1 e OS2.
Il cavo patch in fibra monomodale supporta applicazioni di rete avanzate richieste nei data center, consentendo prestazioni garantite per le applicazioni Gigabit. Abbiamo menzionato le caratteristiche, due tipi di SMF e le loro differenze, e potresti avere alcune informazioni di base su questo tipo di cavi patch in fibra. Spero che tu possa scegliere quello giusto per la tua rete.
