Informazioni Tecniche:
1 fibra in ingresso e 8 fibre in uscita con un rapporto di divisione uniforme, SC/UPC, fibra da 2,0mm o 3,0mm di diametro
Gli splitter FOCC PLC (Planar Lightwave Circuit) sono splitter monomodali con un rapporto di divisione uniforme da una fibra di ingresso a più fibre di uscita. Si basa sulla tecnologia dei circuiti a onde luminose planari e fornisce una soluzione di distribuzione della luce a basso costo con un fattore di forma ridotto e un'elevata affidabilità. FOCC Photonics fornisce una varietà di splitter PLC 1×N e 2×N, inclusi splitter PLC in fibra di tipo scatola ABS da 1×2 a 1×64 e da 2×2 a 2×64. Sono tutti con prestazioni ottiche superiori, elevata stabilità ed elevata affidabilità per soddisfare vari requisiti applicativi.

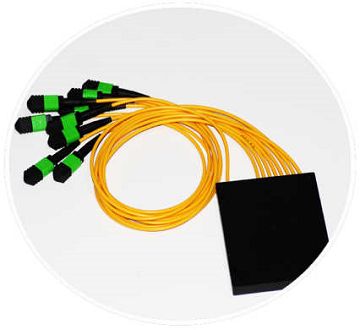

Lo splitter 1x8 ABS Box PLC con struttura compatta e volume ridotto, può essere facilmente posizionato nel corpo della custodia, come scatola di trasferimento cavi, cablaggio in corridoio, scatola di distribuzione o chiusura congiunta con spazio riservato.
Lo splitter PLC in fibra 1×8 FOCC con pacchetto scatola in plastica ABS supporta fibra G.657A, fibra di ingresso e uscita 900μm, 2,0 mm, 3,0 mm e connettori SC, LC, FC e ST per scelta.
|
Caratteristiche: ● Tipo di configurazione: 1×8, connettore SC/UPC; |
Applicazione: ● Reti PON |
Dimensione meccanica (millimetro):
Introduzione:
● Divisioni 1x2, 1x4, 1x8, 1x16, 1x32, 1x64
● Divisioni 2x2, 2x4, 2x8, 2x16, 2x32, 2x64
● Non connettorizzato
● Rivestimento in fibra all'esterno delle scatole da 2 mm e fino a 3 mm
● Tipo con scatola in ABS o con scatola interna in metallo/cassetta per moduli
● Opzioni connettori SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC
● Configurazioni e combinazioni di connettori personalizzate
Dettagli sui vantaggi del prodotto:
(1) Elevata stabilità ambientale
● Bassa perdita di inserzione, bassa perdita dipendente dalla polarizzazione, bassa riflessione posteriore e buona uniformità;
(2) Chip di qualità eccellente
● La perdita di luce non è sensibile alla lunghezza d'onda e può soddisfare le esigenze di trasmissione di diverse lunghezze d'onda;
(3) Struttura compatta
● Di piccole dimensioni, può essere installato direttamente in una varietà di scatole di trasferimento e occupa poco spazio;
(4) Imballaggio squisito
● Il design e l'imballaggio sono squisiti per garantire il prodotto in buone condizioni.
Specifica:
Tabella 1 – Separatore PLC 1×N
| Lunghezza della fibra | 1 m o lunghezza personalizzata | |||||
| Tipo di connettore | Specificato su misura | |||||
| Tipo di fibra ottica | Corning SMF-28e fibra, G657A1 o come personalizzato | |||||
| Direttività (dB) Min * | 55 | |||||
| Perdita di ritorno (dB) Min * | 55 (50) | |||||
| Gestione della potenza (mW) | 300 | |||||
| Lunghezza d'onda operativa (nm) | 1260 ~ 1650 | |||||
| Temperatura operativa (gradi) | -40~ +85 | |||||
| Temperatura di stoccaggio (gradi) | -40~ +85 | |||||
| Configurazione della porta | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
| Perdita di inserzione (dB) tipica | 3.6 | 7.1 | 10.2 | 13.5 | 16.5 | 20.5 |
| Perdita di inserzione (dB) max | 4.0 | 7.3 | 10.5 | 13.7 | 16.9 | 21.0 |
| Uniformità della perdita (dB) | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2 |
| PDL (dB) | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.35 |
| Perdita dipendente dalla lunghezza d'onda (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| Temp. Perdita dipendente (-40~85 ) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| Configurazione della porta | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Perdita di inserzione (dB) tipica | 3.8 | 7.4 | 10.8 | 14.2 | 17 | 21 |
| Perdita di inserzione (dB) max | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 |
| Uniformità della perdita (dB) | 1 | 1.4 | 1.5 | 2 | 2.5 | 2.5 |
| PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| Perdita dipendente dalla lunghezza d'onda (dB) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
| Temp. Perdita dipendente (-40~+85 grado) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 |
PLC Altri prodotti della famiglia:
Il nostro vantaggio:
FOCC fornisce un servizio dedicato individuale dall'inizio dell'ordine e fornisce un forte supporto tecnico al team per fornire risposte soddisfacenti per le vostre soluzioni di connettori. Garantiamo che la qualità di tutti i prodotti sia di alta qualità e promettiamo di sostituirli tutti gratuitamente in caso di problemi di qualità.
