La scelta del cavo in fibra ottica giusto raramente è solo una questione di tipo di connettore, modalità di fibra o larghezza di banda. Molto prima che le prestazioni ottiche entrino in gioco, la classificazione ignifuga del rivestimento del cavo in fibra ottica decide se un cavo è legale - e sicuro - per passare attraverso un soffitto plenum, un pozzo montante, un percorso di un ufficio o un percorso esterno. Se sbagli, il cavo potrebbe ancora accendersi; semplicemente potrebbe non superare l'ispezione e, in caso di incendio, potrebbe comportarsi in modi per i quali l'edificio non è mai stato progettato.
Questa guida è scritta per gli installatori di rete e gli acquirenti di infrastrutture che necessitano di verificare le caratteristiche nominali dei cavi in fibra prima dell'acquisto. Illustra i materiali della guaina, le classificazioni antincendio NEC in stile statunitense come OFNP e OFNR, come leggere ciò che è stampato sul cavo e gli errori che silenziosamente causano una rielaborazione del progetto.
Risposta rapida: quale rivestimento del cavo in fibra ottica ha bisogno?
Per un'installazione basata su Stati Uniti/NEC-, inizia dal punto in cui verrà effettivamente eseguito il cavo:

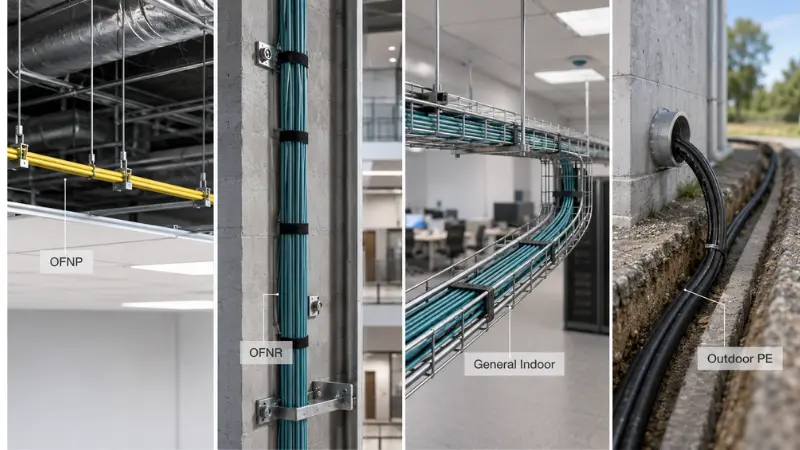

- Plenum o spazio per il trattamento dell'aria-(soffitti dell'aria di ripresa-, condotti dell'aria ambientale) - utilizzare OFNP o OFCP. I cavi Plenum devono superare i test di fiamma e fumo più rigorosi tra i tipi di cavi in fibra ottica elencati.
- Albero montante verticale(dorsale da piano-a-piano) - utilizzare OFNR o OFCR o un cavo con classificazione- superiore.
- Corsa orizzontale indoor generale(piano-singolo, non-plenum) - OFNG, OFCG, OFN, OFC o rating superiore.
- Corsa all'apertoCavo certificato - per esterni-, in genere con rivestimento in PE per resistenza all'umidità, ai raggi UV e all'abrasione.
- Ambienti pubblici, chiusi o-sensibili al fumo- abbina la classificazione ignifuga richiesta a una giacca LSZH laddove le specifiche lo richiedono.
Confermare sempre il requisito finale con le specifiche del progetto, il codice locale applicabile e l'autorità competente (AHJ). Nelle installazioni statunitensi, i tipi di cavi in fibra ottica elencati sono coperti daULstandard di sicurezza e i cavi del plenum vengono testatiNFPA262. Al di fuori del Nord America, le installazioni europee seguono il Regolamento sui prodotti da costruzione (CPR) e le Euroclassi basate su IEC-, che utilizzano un vocabolario diverso e non sono direttamente equivalenti.
Cosa fa effettivamente un rivestimento del cavo in fibra ottica?
="" riser="" >="" general-purpose="" prompt:="" create="" a="" simple="" hierarchy="" pyramid="" infographic="" for="" fiber="" optic="" cable="" fire="" ratings.="" top="" tier:="" "plenum="" -="" ofnp="" ofcp",="" middle="" tier:="" "riser="" -="" ofnr="" ofcr",="" bottom="" tier:="" "general-purpose="" -="" ofng="" ofcg="" ofn="" ofc".="" add="" arrows="" showing="" "higher-rated="" cable="" can="" substitute="" downward"="" and="" a="" red="" warning="" symbol="" for="" "do="" not="" substitute="" upward".="" clean="" vector="" technical="" style,="" 16:9,="" white="" background.="" fiber="" optic="" cable="" fire="" rating="" hierarchy="" showing="" plenum="" above="" riser="" above="" general-purpose="" 8="" "how="" to="" read="" a="" fiber="" optic="" cable="" marking"="" 小节后="" 电缆外皮印字特写：让读者知道该检查什么="" prompt:="" create="" a="" realistic="" close-up="" technical="" image="" of="" a="" fiber="" optic="" cable="" jacket="" with="" a="" readable="" printed="" legend:="" "12f="" os2="" 9/125="" ofnr="" lszh="" manufacturer="" ul="" listed="" date="" code".="" add="" callout="" arrows="" explaining="" "fiber="" count",="" "fiber="" type",="" "fire="" rating",="" "jacket="" material",="" "listing="" mark",="" "date="" code".="" avoid="" real="" brand="" names="" and="" avoid="" using="" an="" official="" ul="" logo;="" use="" generic="" listing="" text="" only.="" sharp="" macro="" product="" photography="" style="" mixed="" with="" clean="" callouts,="" 16:9.="" close-up="" of="" fiber="" optic="" cable="" jacket="" marking="" showing="" fiber="" count="" type="" fire="" rating="" lszh="" and="" listing="" information="" 9="" "worked="" examples:="" pathway,="" decision,="" and="" verification="" checks"="" 小节开头="" 四场景示意图：数据中心,楼层竖井,户外转室内,医院走廊="" prompt:="" create="" a="" four-panel="" technical="" illustration="" showing="" fiber="" optic="" cable="" installation="" scenarios.="" panel="" 1:="" data="" center="" return-air="" ceiling="" requiring="" ofnp.="" panel="" 2:="" office="" vertical="" riser="" shaft="" requiring="" ofnr.="" panel="" 3:="" outdoor="" pe="" cable="" entering="" a="" building="" and="" transitioning="" to="" indoor="" cable.="" panel="" 4:="" hospital="" corridor="" above="" a="" return-air="" ceiling="" requiring="" ofnp="" plus="" lszh="" if="" specified.="" use="" clear="" small="" labels,="" realistic="" commercial="" building="" style,="" no="" brand="" logos,="" 16:9.="" four="" examples="" of="" fiber="" optic="" cable="" rating="" selection="" for="" plenum="" riser="" outdoor="" transition="" and="" hospital="" ceiling="" 10="" "example="" 3:="" outdoor-to-indoor="" transition"="" 段落后="" 户外转室内图：强调="" pe="" 室外线不能无限延伸到室内="" prompt:="" create="" a="" technical="" diagram="" of="" an="" outdoor="" fiber="" optic="" cable="" with="" pe="" jacket="" entering="" a="" building="" through="" a="" basement="" entrance.="" show="" a="" transition="" point="" near="" the="" building="" entrance:="" outdoor="" cable="" →="" splice="" closure="" or="" termination="" enclosure="" →="" listed="" indoor="" cable="" to="" equipment="" room.="" add="" labels="" "outdoor="" pe="" cable",="" "building="" entrance",="" "splice="" closure",="" "listed="" indoor="" cable",="" "equipment="" room".="" clean="" engineering="" diagram,="" white="" background,="" 16:9.="" outdoor="" pe="" fiber="" cable="" entering="" a="" building="" and="" transitioning="" to="" listed="" indoor="" fiber="" cable="" 11="" "common="" mistakes="" that="" cause="" re-work"="" 小节后="" 常见错误警示图：提升停留时间和转化="" prompt:="" create="" a="" warning-style="" technical="" infographic="" titled="" "common="" fiber="" cable="" rating="" mistakes".="" show="" five="" mistake="" cards="" with="" icons:="" "treating="" lszh="" as="" plenum",="" "running="" ofnr="" through="" plenum",="" "judging="" rating="" by="" jacket="" color",="" "extending="" outdoor="" pe="" cable="" indoors",="" "following="" code="" but="" missing="" project="" spec".="" use="" professional="" safety-warning="" design,="" not="" cartoonish,="" no="" brand="" logos,="" 16:9.="" common="" fiber="" optic="" cable="" jacket="" rating="" mistakes="" that="" cause="" installation="" rework="" 12="" "before="" you="" buy:="" specification="" checklist"="" 小节后="" 采购检查清单图：适合下载/收藏,也利于转化="" prompt:="" create="" a="" clean="" procurement="" checklist="" infographic="" for="" buying="" fiber="" optic="" cable.="" include="" checklist="" items:="" pathway="" type,="" required="" fire="" rating,="" jacket="" material,="" fiber="" type="" and="" count,="" connector="" style,="" regional="" compliance,="" listing="" mark,="" datasheet,="" lead="" time.="" use="" subtle="" cable="" and="" clipboard="" icons,="" professional="" b2b="" technical="" style,="" white="" background,="" vertical="" layout="" suitable="" for="" blog="" article,="" 4:5="" aspect="" ratio.="" fiber="" optic="" cable="" specification="" checklist="" before="" buying="" bulk="" cable="" or="" pre-terminated="" assemblies"="" title="Cutaway diagram showing fiber optic cable jacket strength members buffer layers and optical fibers 4 " jacket="" material="" vs="" fire="" rating="" vs="" jacket="" color:="" three="" different="" things"="" 小节后="" 三栏对比图：解决文章最重要的概念混淆="" prompt:="" create="" a="" three-column="" educational="" infographic="" comparing="" "jacket="" material",="" "fire="" rating",="" and="" "jacket="" color"="" for="" fiber="" optic="" cables.="" column="" 1="" shows="" material="" examples="" pvc,="" lszh,="" pe,="" pvdf.="" column="" 2="" shows="" rating="" examples="" ofnp,="" ofnr,="" ofng,="" ofn.="" column="" 3="" shows="" cable="" colors="" yellow,="" orange,="" aqua,="" lime="" green="" for="" fiber="" identification.="" add="" a="" clear="" warning="" message:="" "do="" not="" judge="" fire="" rating="" by="" color="" -="" read="" the="" print="" legend."="" clean="" technical="" style,="" flat="" vector="" icons,="" white="" background,="" 16:9.="" jacket="" material="" fire="" rating="" and="" jacket="" color="" are="" different="" factors="" in="" fiber="" optic="" cable="" selection="" 5="" "common="" fiber="" optic="" cable="" jacket="" materials"="" 小节开头或="" pvc/lszh/pe/pvdf="" 小节前="" 材料对比图：pvc,lszh,pe,pvdf="" 的用途差异="" prompt:="" create="" a="" professional="" comparison="" infographic="" of="" four="" fiber="" optic="" cable="" jacket="" materials:="" pvc,="" lszh,="" pe,="" pvdf.="" show="" each="" material="" as="" a="" cable="" sample="" with="" a="" small="" environment="" icon:="" pvc="" for="" standard="" indoor="" cabling,="" lszh="" for="" low-smoke="" public="" spaces,="" pe="" for="" outdoor="" moisture="" and="" uv="" exposure,="" pvdf="" for="" stricter="" flame="" and="" chemical="" resistance.="" use="" concise="" labels,="" modern="" b2b="" technical="" design,="" no="" brand="" logos,="" no="" fake="" certification="" marks,="" 16:9.="" comparison="" of="" pvc="" lszh="" pe="" and="" pvdf="" fiber="" optic="" cable="" jacket="" materials="" 6="" "fiber="" optic="" fire="" ratings:="" what="" the="" letters="" actually="" mean"="" 小节后="" 字母拆解图：ofnp,ofnr,ofcr="" 的含义="" prompt:="" create="" a="" clean="" technical="" acronym="" explainer="" infographic="" for="" fiber="" optic="" cable="" ratings.="" show="" the="" letters:="" of="Optical" fiber,="" n="Nonconductive," c="Conductive," p="Plenum," r="Riser," g="General-purpose." include="" examples="" "ofnp="Optical" fiber="" nonconductive="" plenum"="" and="" "ofcr="Optical" fiber="" conductive="" riser".="" use="" structured="" typography,="" cable="" icons,="" minimal="" color,="" white="" background,="" no="" brand="" logos,="" 16:9.="" meaning="" of="" ofnp="" ofnr="" ofcr="" and="" other="" optical="" fiber="" cable="" fire="" rating="" letters="" 7="" "the="" substitution="" hierarchy:="" up,="" not="" down"="" 小节后="" 等级层级金字塔：plenum="" >="" riser="" >="" general-purpose="" prompt:="" create="" a="" simple="" hierarchy="" pyramid="" infographic="" for="" fiber="" optic="" cable="" fire="" ratings.="" top="" tier:="" "plenum="" -="" ofnp="" ofcp",="" middle="" tier:="" "riser="" -="" ofnr="" ofcr",="" bottom="" tier:="" "general-purpose="" -="" ofng="" ofcg="" ofn="" ofc".="" add="" arrows="" showing="" "higher-rated="" cable="" can="" substitute="" downward"="" and="" a="" red="" warning="" symbol="" for="" "do="" not="" substitute="" upward".="" clean="" vector="" technical="" style,="" 16:9,="" white="" background.="" fiber="" optic="" cable="" fire="" rating="" hierarchy="" showing="" plenum="" above="" riser="" above="" general-purpose="" 8="" "how="" to="" read="" a="" fiber="" optic="" cable="" marking"="" 小节后="" 电缆外皮印字特写：让读者知道该检查什么="" prompt:="" create="" a="" realistic="" close-up="" technical="" image="" of="" a="" fiber="" optic="" cable="" jacket="" with="" a="" readable="" printed="" legend:="" "12f="" os2="" 9/125="" ofnr="" lszh="" manufacturer="" ul="" listed="" date="" code".="" add="" callout="" arrows="" explaining="" "fiber="" count",="" "fiber="" type",="" "fire="" rating",="" "jacket="" material",="" "listing="" mark",="" "date="" code".="" avoid="" real="" brand="" names="" and="" avoid="" using="" an="" official="" ul="" logo;="" use="" generic="" listing="" text="" only.="" sharp="" macro="" product="" photography="" style="" mixed="" with="" clean="" callouts,="" 16:9.="" close-up="" of="" fiber="" optic="" cable="" jacket="" marking="" showing="" fiber="" count="" type="" fire="" rating="" lszh="" and="" listing="" information="" 9="" "worked="" examples:="" pathway,="" decision,="" and="" verification="" checks"="" 小节开头="" 四场景示意图：数据中心,楼层竖井,户外转室内,医院走廊="" prompt:="" create="" a="" four-panel="" technical="" illustration="" showing="" fiber="" optic="" cable="" installation="" scenarios.="" panel="" 1:="" data="" center="" return-air="" ceiling="" requiring="" ofnp.="" panel="" 2:="" office="" vertical="" riser="" shaft="" requiring="" ofnr.="" panel="" 3:="" outdoor="" pe="" cable="" entering="" a="" building="" and="" transitioning="" to="" indoor="" cable.="" panel="" 4:="" hospital="" corridor="" above="" a="" return-air="" ceiling="" requiring="" ofnp="" plus="" lszh="" if="" specified.="" use="" clear="" small="" labels,="" realistic="" commercial="" building="" style,="" no="" brand="" logos,="" 16:9.="" four="" examples="" of="" fiber="" optic="" cable="" rating="" selection="" for="" plenum="" riser="" outdoor="" transition="" and="" hospital="" ceiling="" 10="" "example="" 3:="" outdoor-to-indoor="" transition"="" 段落后="" 户外转室内图：强调="" pe="" 室外线不能无限延伸到室内="" prompt:="" create="" a="" technical="" diagram="" of="" an="" outdoor="" fiber="" optic="" cable="" with="" pe="" jacket="" entering="" a="" building="" through="" a="" basement="" entrance.="" show="" a="" transition="" point="" near="" the="" building="" entrance:="" outdoor="" cable="" →="" splice="" closure="" or="" termination="" enclosure="" →="" listed="" indoor="" cable="" to="" equipment="" room.="" add="" labels="" "outdoor="" pe="" cable",="" "building="" entrance",="" "splice="" closure",="" "listed="" indoor="" cable",="" "equipment="" room".="" clean="" engineering="" diagram,="" white="" background,="" 16:9.="" outdoor="" pe="" fiber="" cable="" entering="" a="" building="" and="" transitioning="" to="" listed="" indoor="" fiber="" cable="" 11="" "common="" mistakes="" that="" cause="" re-work"="" 小节后="" 常见错误警示图：提升停留时间和转化="" prompt:="" create="" a="" warning-style="" technical="" infographic="" titled="" "common="" fiber="" cable="" rating="" mistakes".="" show="" five="" mistake="" cards="" with="" icons:="" "treating="" lszh="" as="" plenum",="" "running="" ofnr="" through="" plenum",="" "judging="" rating="" by="" jacket="" color",="" "extending="" outdoor="" pe="" cable="" indoors",="" "following="" code="" but="" missing="" project="" spec".="" use="" professional="" safety-warning="" design,="" not="" cartoonish,="" no="" brand="" logos,="" 16:9.="" common="" fiber="" optic="" cable="" jacket="" rating="" mistakes="" that="" cause="" installation="" rework="" 12="" "before="" you="" buy:="" specification="" checklist"="" 小节后="" 采购检查清单图：适合下载/收藏,也利于转化="" prompt:="" create="" a="" clean="" procurement="" checklist="" infographic="" for="" buying="" fiber="" optic="" cable.="" include="" checklist="" items:="" pathway="" type,="" required="" fire="" rating,="" jacket="" material,="" fiber="" type="" and="" count,="" connector="" style,="" regional="" compliance,="" listing="" mark,="" datasheet,="" lead="" time.="" use="" subtle="" cable="" and="" clipboard="" icons,="" professional="" b2b="" technical="" style,="" white="" background,="" vertical="" layout="" suitable="" for="" blog="" article,="" 4:5="" aspect="" ratio.="" fiber="" optic="" cable="" specification="" checklist="" before="" buying="" bulk="" cable="" or="" pre-terminated="" assemblies"="" src="/uploads/12988/info/p2026051214501837d83.webp?size=700x0">
La guaina è la guaina esterna avvolta attorno alla fibra del cavo, agli elementi di rinforzo e agli strati tampone. Protegge dall'abrasione meccanica, dall'ingresso di umidità, da agenti chimici, dai raggi UV e dalla manipolazione approssimativa delle installazioni reali. Di per sé non definisce le prestazioni ottiche - la larghezza di banda e la distanza dalla fibra stessa, indipendentemente dal fatto che siaModalità singola-OS2, OM3, OM4o OM5 multimodale.
Ciò che decide la giacca è dove il cavo può essere installato legalmente e in sicurezza. Un buon processo di selezione risponde a tre domande contemporaneamente:
- Il cavo sopravvivrà all’ambiente fisico per i prossimi 15-25 anni?
- La sua valutazione elencata corrisponde al percorso che occuperà?
- La marcatura stampata sul cavo soddisferà l'ispettore e le specifiche del progetto?
Materiale della giacca, resistenza al fuoco e colore della giacca: tre cose diverse
La maggior parte degli acquisti sbagliati di cavi derivano dalla confusione di questi tre.
Materiale della giaccaè il composto - PVC, LSZH, PE, PVDF - che determina flessibilità meccanica, comportamento al fumo, resistenza chimica e ai raggi UV e costo.
Valutazione del fuocoè la classificazione del codice (OFNP, OFNR, OFNG, OFN) che indica dove è elencato il cavo per l'installazione. È la risposta che interessa all'ispettore.
Colore della giaccaserve principalmente per l'identificazione delle fibre, non per le prestazioni antincendio. TIA-598 consiglia il giallo per OS1/OS2 monomodale, l'arancione per la modalità multimodale legacy, l'acqua per OM3/OM4 e il verde lime per OM5. ILFOArileva che è possibile utilizzare altri colori se la legenda stampata identifica il tipo di fibra e che alcuni materiali plenum-limitano i colori disponibili. Il cibo da asporto:non giudicare la resistenza al fuoco di un cavo dal suo colore. Leggi la stampa.
Materiali comuni del rivestimento del cavo in fibra ottica
PVC: pratico per le corse indoor standard - finché il percorso non cambia
Il cloruro di polivinile è ampiamente utilizzato perché è flessibile, facile da produrre ed economico. Può essere formulato per essere ignifugo-ed è il materiale predefinito su molti cavi per interni-per uso generale e montanti-classificati. Il compromesso- è il comportamento al fuoco: durante la combustione, il PVC tende a produrre fumo denso e acido cloridrico corrosivo. Il PVC è spesso la scelta pratica per il cablaggio interno standard, ma non dovrebbe essere scelto solo in base al prezzo quando il percorso attraversa uno spazio plenum o un'area sensibile al fumo.
LSZH: basso-fumo, alogeni-esente - ma non automaticamente Plenum
Low Smoke Zero Halogen (LSZH) descrive un materiale progettato per emettere fumo minimo e nessun gas acido alogeno quando brucia. Ciò lo rende attraente per gli spazi pubblici chiusi - tunnel di transito, corridoi ospedalieri, interni di navi - dove la visibilità dell'evacuazione e la sopravvivenza delle attrezzature sono importanti. È possibile trovare varianti LSZH dei cavi di connessione comuni, inclusiPonticelli da LC-a-LC LSZH-modalità singola.
Il punto critico: LSZH è una valutazione chimica, non una classificazione di installazione NEC. Un cavo può essere LSZH e necessitare comunque di un OFNR, OFNP o altro contrassegno elencato separato a seconda del percorso. Leggili sempre entrambi.
PE: il cavallo di battaglia all'aperto
Le giacche in polietilene sono standardcavi in fibra ottica per esterniperché il PE resiste bene all'umidità, all'abrasione e ai raggi UV. Il PE è eccellente per percorsi interrati, aerei e con esposizione diretta-. Non si tratta, tuttavia, di un passaggio per interni: quando un cavo esterno entra nell'edificio, le regole NEC in genere limitano la distanza che può percorrere prima di passare a un cavo interno classificato, a una canalina approvata o essere terminato in un involucro di giunzione.
PVDF: una scelta speciale per profili di fiamma e fumo più severi
Il fluoruro di polivinilidene viene utilizzato laddove le specifiche richiedono una maggiore resistenza alla fiamma, una minore quantità di fumo e una migliore tolleranza chimica rispetto al PVC standard. È più costoso e più specializzato e si presenta più spesso nelle costruzioni di plenum o in ambienti industriali. Come sempre, verificare la classificazione indicata sul cavo anziché dare per scontato che il nome del materiale implichi una particolare classificazione del codice.
Classificazione del fuoco della fibra ottica: cosa significano effettivamente le lettere
I tipi di cavi in fibra ottica statunitensi utilizzano un codice con lettere brevi. Leggilo da sinistra a destra:
- DI- Fibra ottica
- N- Non conduttivo (nessun componente metallico che potrebbe trasportare corrente)
- C- Conduttivo (contiene elementi metallici o armature di forza)
- P- Plenum
- R- Alzata
- G- Scopo-generale
Quindi OFNP è un cavo plenum non conduttivo; OFCR è un cavo montante conduttivo. Cavi conduttivi - inclusi molticavi patch in fibra armata- comportano ulteriori obblighi di collegamento e messa a terra ai sensi del NEC perché i loro elementi metallici possono condurre corrente di guasto.
OFNP e OFCP: cavi classificati Plenum-
I cavi classe Plenum-sono destinati a condotti, plenum e soffitti di trattamento dell'aria-utilizzati per il trasporto dell'aria ambientale. Devono superare i limiti di fiamma e fumo dell'NFPA 262 - il test più severo tra gli elenchi di cavi in fibra ottica standard.
OFNR e OFCR: cavi con classificazione riser-
I cavi con classificazione montante-sono destinati ad alberi verticali e percorsi da pavimento-a-pavimento. Il test del montante è impegnativo ma meno del test del plenum; è progettato per impedire al fuoco di propagarsi verticalmente tra i piani. Un cavo montante non sostituisce il cavo plenum in uno spazio di trattamento dell'aria-.
OFNG, OFCG, OFN e OFC: scopo- generale
I cavi-per uso generico sono destinati a percorsi interni che non siano né plenum né montanti -la maggior parte dei percorsi a-pavimento singolo, non-percorsi-di movimentazione aerea. Non devono essere sostituiti negli spazi montanti o plenum a meno che non siano installati tramite un'alternativa consentita dal codice- (ad esempio all'interno di una canaletta metallica approvata).
La gerarchia di sostituzione: su, non giù
La regola è semplice:
Plenum > Alzata > Scopo generale-
Un cavo con classificazione- superiore può sostituire il cavo verso il basso. Il cavo Plenum è accettabile negli spazi montanti e-per usi generici; il cavo montante è accettabile negli spazi-di uso generale. Andare nella direzione opposta non è consentito dalle regole standard NEC. Se un appaltatore propone di utilizzare OFNR in un tetto aereo di ritorno- perché è più economico, si tratta di un errore di specifica atteso al momento dell'ispezione.
Come leggere la marcatura di un cavo in fibra ottica
La legenda stampata sulla guaina del cavo è la prova più importante al momento dell'ispezione. Una tipica marcatura su un maglione da interni potrebbe includere:
12F OS2 9/125 OFNR LSZH [Nome del produttore] [Marchio di certificazione UL] [Codice data]
Leggendolo pezzo per pezzo:
- 12F- numero di fibre (12 fibre)
- Sistema operativo2 9/125- fibra mono-modale, nucleo/rivestimento da 9/125 µm
- OFNR- Montante non conduttivo in fibra ottica, elencato per i percorsi montanti
- LSZHMateriale del rivestimento con - basso-fumo e zero-alogeni
- Marchio di certificazione UL- conferma che la valutazione è stata testata ed elencata
Quando la stampa è sbiadita, abrasa durante la trazione o semplicemente non è presente, considerare il cavo come non verificato. Richiedere la scheda tecnica del produttore e il riferimento all'elenco UL prima di installarlo.
Come scegliere il giusto rivestimento e classificazione del cavo in fibra ottica
Passaggio 1: mappare il percorso prima di scegliere qualsiasi cosa
Percorri il percorso (o leggi attentamente i disegni) e rispondi:
- Il cavo attraversa in qualche punto un plenum di trattamento dell'aria o un soffitto di aria di ritorno?
- Si sposta verticalmente attraverso un pozzo montante tra i piani?
- È limitato a un unico piano in uno spazio non-plenum?
- Funziona all'aperto - aereo, interrato o condotto?
- Passa dall'esterno all'interno e, in caso affermativo, dov'è la custodia terminale?
- C'è qualche sezione in un'area-sensibile al fumo, come un corridoio di un ospedale, una stazione di transito o un percorso di evacuazione?
Questo passaggio di solito fissa la valutazione minima.
Passaggio 2: verificare il codice, le specifiche e i requisiti AHJ
Non fare affidamento su una descrizione generica del prodotto. Effettua un controllo incrociato- tra le specifiche del progetto, l'edizione adottata a livello locale del NEC (o l'equivalente locale), l'interpretazione dell'AHJ e la documentazione dell'elenco del produttore. Per i siti sensibili - ospedali, scuole, data center, aeroporti, trasporti - c'è quasi sempre un requisito di progetto più rigido del codice di base e mancarlo può significare eliminare e sostituire il percorso.
Passaggio 3: abbinare il materiale della giacca al rischio ambientale
Una volta stabilita la classe di resistenza al fuoco richiesta, scegli il materiale:
- PVC dove la classificazione lo consente e il budget è importante.
- LSZH dove il comportamento del fumo e dei gas corrosivi fa parte delle specifiche.
- PE per esposizione all'esterno.
- PVDF per requisiti più severi di resistenza alla fiamma, al fumo o agli agenti chimici-.
La valutazione e il materiale devono essere entrambi corretti. Un cavo può avere un materiale di rivestimento eccellente e tuttavia non funzionare perché manca l'elenco di installazione richiesto.
Passaggio 4: verificare i contrassegni stampati e la scheda tecnica prima dell'acquisto
Questo è il passaggio che più spesso viene saltato a causa della pressione del tempo. Prima di ordinare grandi quantità o assemblaggi pre-terminati, conferma:
- Classificazione stampata (ad es. OFNP, OFNR)
- UL o altro marchio di elenco
- Materiale del rivestimento (PVC, LSZH, PE, PVDF)
- Designazione per interni/esterni/interni-esterni
- Tipo di fibra (OS2, OM3, OM4, OM5) e conteggio
- Applicabilità regionale (NEC, CPR Euroclass, ecc.)
- Corrispondenza con le specifiche del progetto
Esempi pratici: controlli del percorso, delle decisioni e della verifica
Esempio 1: Ritorno del Data Center-Soffitto aereo
Scenario:Una dorsale a 96-fibre corre sopra un controsoffitto che i disegni meccanici mostrano come un plenum di ritorno dell'aria.
Decisione:Per la sezione nel plenum è richiesto un cavo classificato -(OFNP o OFCP). Sostituire OFNR perché costa meno non è accettabile, anche se "è solo dieci piedi".
Verifica:Confermare la marcatura OFNP sulla stampa della giacca, confermare l'elenco UL, confermare che le specifiche non richiedono anche la chimica LSZH oltre alla valutazione del plenum.
Esempio 2: dorsale di uffici tra piani
Scenario:Un 24 fibreModalità singola-OS2la dorsale va da un MDF del piano terra- a un IDF del quarto-piano attraverso un pozzo verticale, senza coinvolgimento del plenum.
Decisione:OFNR è la linea di base. OFNP è accettabile e talvolta specificato come misura-a prova di futuro.
Verifica:Confermare che la marcatura dei montanti e la protezione antincendio-ad ogni attraversamento del pavimento facciano parte del piano di installazione (la classificazione del cavo non esonera l'edificio dal sigillare l'attraversamento).
Esempio 3: transizione da esterno-a-interno
Scenario:Un cavo esterno-a tubo sciolto con rivestimento in PE entra nell'edificio dall'ingresso del seminterrato, termina con una chiusura di giunzione e un cavo interno prosegue fino alla sala apparecchiature a 80 piedi di distanza.
Decisione:Il cavo PE esterno non può continuare all'interno indefinitamente. La pratica standard - e ciò che la maggior parte degli AHJ si aspetta - è terminare il cavo esterno in corrispondenza o vicino all'ingresso dell'edificio e passare a un cavo interno classificato oppure posizionare il cavo esterno in una canalizzazione approvata per qualsiasi corsa interna prolungata. Classificazione per interni-esternicavo in fibra per interni-esterniè-creato appositamente per questa zona di transizione.
Verifica:Controllare il limite della distanza di ingresso dell'edificio secondo il codice adottato, confermare la chiusura della giunzione o il metodo di transizione, verificare che il cavo interno abbia la classificazione corretta per qualunque cosa attraversi successivamente.
Esempio 4: corridoio dell'ospedale sopra un soffitto d'aria di ritorno-
Scenario:Un percorso orizzontale di 12-fibre OM4 sopra il soffitto dell'aria di ripresa in un'infermeria ospedaliera.
Decisione:La valutazione del plenum è richiesta a causa del soffitto e le specifiche dell'ospedale richiedono anche la chimica LSZH. Entrambe le condizioni devono essere soddisfatte - nessuna delle due sostituisce l'altra.
Verifica:Cerca OFNPELSZH nella legenda stampata. Se ne viene visualizzato solo uno, richiedi la conferma della scheda tecnica o scegli uno SKU diverso.
Errori comuni che causano ri-lavoro
Trattare LSZH come sostituto del Plenum
Questa è la confusione più comune nella nostra esperienza. LSZH descrive come brucia un materiale; plenum descrive dove è elencato il cavo da installare. Un cavo può essere LSZH senza essere classificato plenum-e utilizzarne uno al posto dell'altro può non superare l'ispezione.
Far passare il cavo montante attraverso un plenum
Succede spesso quando il tipo di tetto cambia a metà-percorso e nessuno ri-controlla. Se anche una breve sezione del percorso si trova in un plenum di trattamento dell'aria-, quella sezione necessita di un cavo classificato per plenum-o di una canaletta approvata.
Giudicare la resistenza al fuoco in base al colore della giacca
Il giallo non significa plenum monomodale-e il verde acqua non significa montante OM4. I colori identificano il tipo di fibra secondo TIA-598. La resistenza al fuoco è quella stampata accanto.
Estensione del cavo PE esterno all'interno senza limiti
I cavi per esterni sono meccanicamente robusti, ma le loro guaine non sono testate secondo i criteri antincendio-in interni. Controllare il limite di distanza dell'ingresso dell'edificio e i requisiti del percorso interno prima di lasciare che un cavo esterno continui per decine di metri all'interno dell'edificio.
Segue il codice ma mancano le specifiche del progetto
La norma applicabile è sempre quella più rigorosa. Un progetto che specifica OFNP per l'intera dorsale dell'edificio supera il codice minimo OFNR per le sezioni montanti.
Prima dell'acquisto: elenco di controllo delle specifiche
Prima di emettere un ordine di acquisto per cavi sfusi o assemblaggi pre-terminati, segui questo elenco:
- Tipo di percorso confermato (plenum, montante, generale, esterno, interno-esterno)
- Valutazione del fuoco richiesta identificata e confrontata con le specifiche del progetto
- Requisiti materiali del rivestimento chiari (PVC accettabile/LSZH richiesto/PVDF specificato)
- Il tipo e il numero di fibre corrispondono al budget del collegamento e al piano di migrazione
- Stile e perfezionamento del connettore (UPC vs APC) definiti dove pre-terminato
- Confermata la conformità specifica-della regione (elenco NEC per il Nord America, CPR Euroclass per l'UE, ecc.)
- Marchio UL o equivalente presente sulla giacca stampata
- Scheda tecnica in archivio per i registri del progetto e le richieste dell'AHJ
- I tempi di consegna e le dimensioni del lotto sono in linea con il programma di installazione
Per progetti che coinvolgonoAssemblaggi trunk MTP/MPO, questa stessa lista di controllo si applica al rivestimento del bagagliaio e a tutti i gruppi di fanout che escono dagli armadietti breakout.
Una nota sugli standard regionali
Il vocabolario OFNP/OFNR in questa guida è basato su USA/NEC-. In Europa, il Regolamento sui prodotti da costruzione (CPR) classifica i cavi in Euroclasse (Aca, B1ca, B2ca, Cca, Dca, Eca, Fca) con designazioni s/d/a separate per fumo, goccioline e acidità. Queste non sono traduzioni dirette delle classificazioni NEC - un cavo CPR Cca-s1,d1,a1 non è la stessa cosa di un cavo OFNR, anche se entrambi sono scelte ragionevoli per le dorsali di edifici verticali. Per le distribuzioni globali, progettare la pianificazione dei cavi regione per regione anziché presupporre che un sistema di classificazione venga mappato su un altro.
Domande frequenti
Qual è la resistenza al fuoco del rivestimento del cavo in fibra ottica?
Una classificazione che indica dove è previsto l'installazione del cavo in base alle sue prestazioni in termini di fiamma e fumo. Le classificazioni comuni negli Stati Uniti includono OFNP (plenum), OFNR (colonna montante) e OFNG/OFN (uso generale-).
Cosa significa OFNP?
Plenum non conduttivo in fibra ottica. Indica un cavo in fibra ottica non conduttivo indicato per l'installazione in plenum e spazi di trattamento dell'aria-, testato secondo NFPA 262.
Cosa significa OFNR?
Riser non conduttivo in fibra ottica. Indica un cavo in fibra ottica non conduttivo indicato per i montanti verticali tra i piani.
OFNP vs OFNR: quale è più severo?
L'OFNP è più severo. I cavi classificati Plenum-sono sottoposti al test più severo di fiamma e fumo della norma NFPA 262 e possono essere generalmente utilizzati in spazi montanti e spazi generici-, mentre i cavi montanti non sono sostituti approvati dei cavi plenum.
È possibile utilizzare il cavo OFNP anziché OFNR?
Generalmente sì. Poiché il plenum è il livello più alto, l'OFNP è generalmente accettabile nei percorsi montanti. Conferma con le specifiche del progetto e AHJ.
È possibile utilizzare il cavo OFNR in uno spazio plenum?
Non come sostituto diretto. Il cavo con classificazione montante-non è approvato per l'installazione in plenum a meno che non sia installato in una canaletta approvata o in base a un'altra eccezione consentita-dal codice.
LSZH è uguale a OFNP?
No. LSZH è un materiale di rivestimento progettato per emettere pochi fumi e senza gas acidi alogeni. OFNP è una classificazione antincendio-per l'installazione del plenum. Un cavo può essere LSZH senza essere OFNP.
È necessario un cavo plenum sopra un controsoffitto?
Se lo spazio sopra il controsoffitto viene utilizzato per il ritorno dell'aria ambientale, in genere è necessario un cavo nominale - plenum- o un'alternativa approvata. Se il soffitto è puramente decorativo e non fa parte del sistema di trattamento dell'aria-, i requisiti potrebbero differire. Controllare i disegni meccanici e confermare con l'AHJ.
È possibile utilizzare il cavo in fibra ottica per esterni in ambienti interni?
Per transizioni limitate, sì - ma la maggior parte dei codici limita la distanza per cui un cavo rivestito da esterno-può percorrere all'interno di un edificio prima di passare a un cavo interno classificato o di essere posizionato in una canalizzazione approvata. I cavi per interni-esterni esistono appositamente per colmare questo divario.
Il colore della giacca influisce sulla resistenza al fuoco?
No. Il colore indica il tipo di fibra secondo le convenzioni TIA-598 (ad esempio, giallo per modalità singola, acqua per OM3/OM4, verde lime per OM5). La resistenza al fuoco deve essere letta dalla legenda stampata sulla giacca.
Il colore della giacca OM3 o OM4 indica la resistenza al fuoco?
No. Aqua è l'identificatore convenzionale OM3/OM4 - indica il tipo di fibra, non se il cavo è plenum, montante o generico-.
Qual è la differenza tra le giacche in PVC e LSZH?
Il PVC è flessibile ed economico ma produce fumo denso e acido cloridrico corrosivo quando brucia. LSZH è progettato per emettere poco fumo e senza gas acidi alogeni, il che lo rende preferibile negli spazi pubblici chiusi - sebbene non soddisfi di per sé i requisiti del plenum o del codice montante.
Quale materiale di rivestimento è migliore per il cavo in fibra per esterni?
Il polietilene (PE) è la giacca da esterno standard perché resiste all'umidità, all'abrasione e ai raggi UV. Per i segmenti interni dopo la transizione, passa al cavo interno o interno-esterno elencato.
Quale classe di resistenza al fuoco è richiesta per il cablaggio in fibra del data center?
Dipende interamente dal percorso. Gli spazi del plenum richiedono OFNP; le alzate verticali richiedono OFNR; i percorsi orizzontali non-del plenum possono accettare scopi-generali. La maggior parte delle specifiche dei data center moderni preferisce il cavo plenum-per semplicità e protezione- futura.
Come si leggono i contrassegni sulla guaina del cavo in fibra ottica?
Leggi da sinistra a destra sulla legenda della stampa. Cercare il numero e il tipo di fibre (ad esempio, 12F OS2 9/125), la classificazione ignifuga (OFNP, OFNR, ecc.), la chimica del rivestimento dove contrassegnato (LSZH), il produttore e il marchio UL o equivalente.
Asporto finale
La giusta guaina per cavo in fibra ottica non è la più resistente, la più economica o la più familiare - è quella che corrisponde contemporaneamente al percorso, ai requisiti di resistenza al fuoco, alle specifiche del materiale e al codice regionale. Percorri il percorso, leggi le specifiche, verifica la legenda di stampa e conserva la scheda tecnica in archivio. Quando qualcosa non corrisponde, intensificare prima che il cavo entri nel muro - non dopo.
Per informazioni più approfondite su argomenti correlati, vedere le nostre note sutipi di fibra multimodale (da OM1 a OM5), cavi in fibra a tubo sciolto rispetto a cavi in fibra tamponati stretti, Ela differenza tra le classificazioni antincendio CM, CMR e CMPper i cavi in rame - che spesso corrono insieme alla fibra negli stessi percorsi e devono affrontare le stesse domande di classificazione.
Riferimenti
- NFPA 70 - Codice elettrico nazionale (NEC)
- NFPA 262 - Metodo di prova standard per il passaggio di fiamme e fumo di fili e cavi da utilizzare in spazi di trattamento dell'aria-
- Standard di sicurezza UL per i cavi in fibra ottica elencati
- Associazione delle fibre ottiche (FOA) - Riferimento per i cavi in fibra ottica
- Associazione dell'industria delle telecomunicazioni (TIA) - inclusa la codifica a colori TIA-598
Revisione tecnica: team di ingegneria del prodotto in fibra ottica FOCC.
