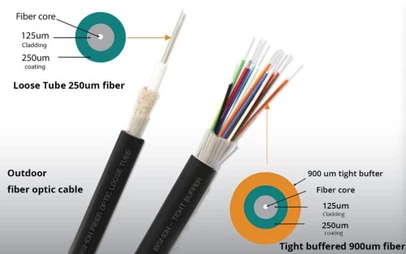

Tipi e applicazioni di cavi in fibra ottica
Composizione del modello:
1) Composizione del modello Contenuto: Il modello è composto da due parti principali: tipologia e specifiche.
2) Formato della composizione del modello: il formato delcavo otticola composizione del modello è mostrata nella Figura 2-26.
Il numero del modello è costituito
Il numero del modello è composto da cinque parti, ciascuna rappresentata da un codice, come mostrato nella Figura 2-27. Le caratteristiche strutturali si riferiscono alla struttura del nucleo del cavo e alla struttura derivata del cavo ottico.
1) Codice di classificazione:
GY-Cavo in fibra ottica per interni (sul campo) per comunicazioni
GM – Cavo mobile in fibra ottica per comunicazioni
GJ – Cavo in fibra ottica per interni per comunicazioni
GS – Cavo in fibra ottica per apparecchiature di comunicazione
GH – Cavo sottomarino in fibra ottica per comunicazioni
GT – Cavo speciale in fibra ottica per comunicazione
2) Codice per i componenti di rinforzo:
I componenti di rinforzo si riferiscono ai componenti interni o incorporati nella guaina utilizzati per migliorare la resistenza alla trazione del cavo ottico.
(Non firmato) - Un elemento metallico di rinforzo
F - Un elemento di rinforzo non-metallico
3) Codici delle caratteristiche strutturali:Le caratteristiche strutturali del cavo ottico dovrebbero indicare il tipo principale del nucleo del cavo e le strutture derivate del cavo ottico. Quando è necessario specificare diverse caratteristiche strutturali del tipo di cavo ottico, è possibile utilizzare un codice di combinazione e i codici di combinazione sono disposti nel seguente ordine dall'alto verso il basso.
D - Struttura a nastro in fibra ottica
(Non firmato) - Struttura di guaina in fibra ottica a tubo sciolto
J - Struttura di guaina in fibra ottica a tubo stretto
(Non firmato) - Struttura intrecciata
G - Struttura con scanalatura scheletrica
X - Struttura del tubo centrale (guaina) del cavo
T -Unguento-struttura riempita
(Non firmato) - Struttura di blocco dell'acqua- asciutta
R - Struttura piena d'aria-
C - Struttura auto-portante
B - Forma piatta
E - Forma ellittica
Z - Ritardante di fiamma
4) Codice guaina:
Y – Guaina in polietilene
V – Guaina in cloruro di polivinile
U – Guaina in poliuretano
A – Guaina legata in alluminio-polietilene (abbreviata come guaina A)
S – Guaina in acciaio-legata in polietilene (abbreviata come guaina S)
W – Guaina in acciaio-legata in polietilene con fili di acciaio paralleli intrecciati (abbreviata come guaina W)
L – Guaina in alluminio
G – Guaina in acciaio
D – Guaina di piombo
5) Denominazione dello strato protettivo esterno:
Quando è presente uno strato protettivo esterno, esso può includere parte o tutto lo strato di imbottitura, lo strato di armatura e il rivestimento esterno. La sua designazione è rappresentata da due serie di numeri (non è necessario rappresentare lo strato di riempimento). Il primo insieme rappresenta lo strato dell'armatura, che può essere di una o due cifre (vedi Tabella 2-13); il secondo insieme rappresenta il rivestimento o lo strato esterno, che dovrebbe essere composto da una cifra (vedere Tabella 2-14).
Tabella 2-13: Categorie di cabine
| Codice | Nome inglese |
|---|---|
| 0 | Suite |
| 2 | MiniSuite |
| 3 | Letto matrimoniale vista oceano |
| 33 | Letto singolo con vista sull'oceano |
| 4 | Oblò per letto matrimoniale |
| 44 | Oblò a due letti |
| 5 | Vista ostruita |
Tabella 2-14: Ponte Esterno o Esterno
| Codice | Nome inglese |
|---|---|
| 1 | Corridoio esterno |
| 2 | Ponte della passeggiata |
| 3 | Ponte delle barche |
| 4 | Ponte delle Barche con Lido |
| 5 | Ponte delle barche con protezione |
Le specifiche
Le specifiche di un cavo ottico standard consistono nelle specifiche rilevanti della fibra ottica e del filo conduttore.
1) Il formato delle specifiche del cavo ottico è mostrato nella Figura 2-28. Le specifiche della fibra ottica e del filo conduttore sono separate da un segno incrociato ("+").
2) Specifiche della fibra ottica: Le specifiche di una fibra ottica consistono nel numero di fibre e nel tipo di fibra. Se lo stesso cavo ottico contiene due o più specifiche (numero di fibre e tipologia) di fibre ottiche, queste sono collegate da un segno "+".
① La designazione del numero di fibre utilizza il numero effettivo effettivo di fibre della stessa categoria nel cavo ottico.
② La designazione della categoria della fibra deve utilizzare il codice di classificazione per i prodotti in fibra ottica. Secondo standard come IEC 60793-2 (1998) "Optical Fibers Part 2: Product Specifiche", la A maiuscola rappresenta la fibra multimodale, la B maiuscola rappresenta la fibra monomodale-e i numeri e le lettere minuscole vengono utilizzati per rappresentare diversi tipi di fibra. I codici di classificazione per le fibre multimodali e monomodali sono riportati nella tabella seguente.
| Codice di classificazione | Tipo di fibra | Finezza/μm | Denari/den | Materiale |
|---|---|---|---|---|
| Ala | Fibra in fiocco di poliestere | 50 | 125 | ANIMALE DOMESTICO |
| Camice | Fibra in fiocco di poliestere | 62.5 | 125 | ANIMALE DOMESTICO |
| Alc | Fibra in fiocco di poliestere | 85 | 125 | ANIMALE DOMESTICO |
| Ald | Fibra in fiocco di poliestere | 100 | 140 | ANIMALE DOMESTICO |
| A2a | Fibra acrilica in fiocco | 100 | 140 | PAN (Acrilico) |
| Codice di classificazione | Nome (inglese) | Materiale |
|---|---|---|
| Bl.1 | Spostamento non-colorato | Silice |
| Bl.2 | Spostamento colorato | Silice |
| B2 | Spostamento colorato | Silice |
| B4 | Spostamento non-colorato | Silice |
3) Specifiche dei cavi con anima conduttiva: la composizione dei cavi con anima conduttiva deve essere conforme alle disposizioni degli standard pertinenti del settore delle comunicazioni riguardanti la composizione dei cavi con anima in rame.
Esempio
Esempio 1: cavo ottico per comunicazioni da esterno, caratterizzato da rinforzo in metallo, cordatura a tubo sciolto, struttura riempita, guaina legata in alluminio-polietilene, armatura in nastro di acciaio ondulato e guaina in polietilene, comprendente fibre ottiche multimodali a colori 12 50um/125um serie di silice classificata-a colori e 5 gruppi di quattro-fili di filo di rame da 0,9 mm per l'alimentazione e il monitoraggio remoti. Il modello del cavo dovrebbe essere rappresentato come GYTA5312Ala+4×0,9.
Esempio 2: cavo ottico per comunicazioni da esterno, caratterizzato da rinforzo in metallo, nastro in fibra, trefolatura a tubo sciolto, struttura riempita e guaina legata in alluminio-polietilene, comprendente 24 fibre ottiche monomodali-dispersione non{3}zero-spostate. Il modello del cavo dovrebbe essere rappresentato come GYDTA24B4.
Esempio 3: cavo ottico per interni per comunicazione, caratterizzato da rinforzo non-metallico, nastro in fibra, struttura piatta e guaina in polietilene-ritardante di fiamma-privo di alogeni, comprendente 12 fibre ottiche monomodali-non a dispersione-spostate-convenzionali. Il modello del cavo dovrebbe essere rappresentato come GJFDBZY12B1.
Identificazione dell'estremità del cavo in fibra ottica
Per eseguire correttamente progetti di giunzione, misurazione e manutenzione di cavi ottici, è essenziale padroneggiare innanzitutto i metodi per identificare le estremità del cavo e organizzare la sequenza delle fibre all'interno del cavo. Ciò è necessario per migliorare l’efficienza della costruzione e facilitare la manutenzione futura.
Le unità di fibra all'interno del cavo ottico e le fibre all'interno di ciascuna unità vengono identificate utilizzando uno spettro completo di colori per indicare le estremità del cavo e i numeri di sequenza delle fibre. La disposizione dello spettro dei colori e i colori di marcatura aggiunti variano leggermente da paese a paese e sono specificati negli standard di prodotto di ciascuna nazione. Attualmente, i cavi ottici prodotti a livello nazionale soddisfano pienamente le esigenze ingegneristiche; pertanto, questa sezione introdurrà solo i cavi ottici a spettro completo più comunemente utilizzati.
L'identificazione dei cavi in fibra ottica è in qualche modo simile a quella dei cavi elettrici.
1) Per i nuovi cavi ottici: l'estremità del punto rosso è l'estremità A e l'estremità del punto verde è l'estremità B; l'estremità con il numero di lunghezza più piccolo sulla guaina esterna è l'estremità A, mentre l'altra estremità è l'estremità B.
2) Per cavi ottici vecchi: poiché sono cavi vecchi, i punti rossi e verdi e i numeri di lunghezza potrebbero non essere visibili (potrebbero essere stati usurati durante la costruzione). Il metodo di identificazione è: rivolto verso l'estremità del cavo, se i tubi sciolti nello stesso strato sono disposti in senso orario nell'ordine di blu, arancione, verde, marrone, grigio e bianco, allora è l'estremità A del cavo; altrimenti è la fine B.
Ordinamento delle fibre nei cavi ottici per comunicazioni
I cromatogrammi unitari in fibra ottica a tubo sciolto nei cavi ottici sono di due tipi: uno con 6 nuclei e l'altro con 12 nuclei. Il cromatogramma del primo è organizzato nell'ordine di blu, arancione, verde, marrone, grigio e bianco, mentre quello del secondo è organizzato nell'ordine di blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa e azzurro.
Se si tratta di un Loose Tube con unità a 6 conduttori, le 6 fibre ottiche nel Loose Tube blu (blu, arancione, verde, marrone, grigio e bianco) corrispondono alle fibre ottiche da 1 a 6; le 6 fibre ottiche nel tubo sciolto arancione che è strettamente collegato al tubo sciolto blu (blu, arancione, verde, marrone, grigio e bianco) corrispondono alle fibre ottiche da 7 a 12 e così via, finché tutte le fibre ottiche in tutti i tubi sciolti sono disposte.
Se si tratta di un Loose Tube con 12 conduttori, le 12 fibre ottiche nel Loose Tube blu (blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, azzurro) corrispondono alle fibre da 1 a 12; le 12 fibre ottiche nel loose tube arancione adiacente al loose tube blu (blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, azzurro) corrispondono alle fibre da 12 a 24 e così via fino a disporre tutte le fibre ottiche nei loose tube.
Questo processo rivela uno spettro di colori unificato sia per i cavi ottici che per quelli elettrici, utilizzando i 10 colori che costituiscono lo strato isolante dell'intero-spettro, tutto-conduttore del cavo in plastica: bianco, rosso, nero, giallo, viola, blu, arancione, verde, marrone e grigio. Tuttavia, una differenza fondamentale risiede nel ciclo del colore. Nello spettro completo-tutti i cavi in plastica-, il ciclo cromatico minimo è di 5 colori (gruppi), ad esempio bianco/blu, bianco/arancione, bianco/verde, bianco/marrone e bianco/grigio. Nei cavi ottici, invece, ci sono 6 colori-blu, arancione, verde, marrone, grigio e bianco. Inoltre ogni tubo sciolto contiene 6 fibre ottiche e non 5. Questa distinzione è fondamentale da comprendere.
