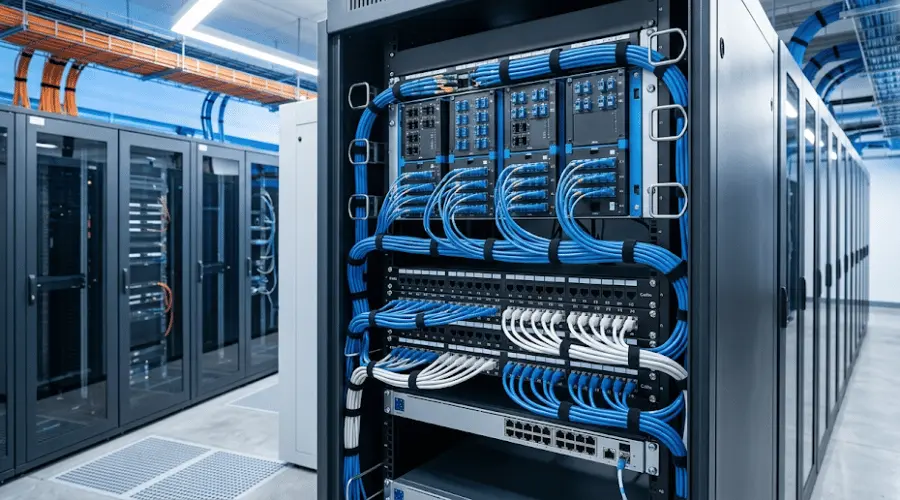

Se stai valutando pannelli di permutazione e cassette, probabilmente stai cercando di risolvere uno di questi tre problemi: gestione disordinata dei cavi, spazio limitato sul rack o necessità di supportare modifiche future senza dover strappare un intero pannello. UNpannello di permutazione a cassetta modulareti offre una posizione centralizzata e strutturata per organizzare le connessioni, mentre le cassette rendono la configurazione modulare - permettendoti di aggiungere connettività in fibra, rame o multimediale-mista sezione per sezione.
Per la maggior parte dei team di rete, la vera domanda non è se i patch panel siano utili. Ecco come scegliere la giusta combinazione per il tuo ambiente. Tale decisione dipende dal tipo di supporto, dalla compatibilità del connettore, dalla densità delle porte, dal metodo di installazione e dalla flessibilità necessaria per spostamenti, aggiunte e modifiche future. Questa guida esamina ciascuno di questi fattori e ti aiuta ad abbinare un sistema a pannelli e cassette alla tua implementazione effettiva.
Che cos'è una cassetta del pannello patch?
Un patch panel è un punto di connessione passivo utilizzato per organizzare e distribuire il cablaggio di rete. Non devia né instrada il traffico. Crea invece un punto terminale strutturato in cui i cavi possono essere collegati, etichettati e sottoposti a manutenzione in modo efficiente. I patch panel sono infrastrutture standard nei data center, nelle sale telecomunicazioni e nelle reti aziendali e sono definiti come parte del sottosistema di cablaggio strutturato nelANSI/TIA-568famiglia di norme.
Una cassetta è l'unità modulare che si inserisce in un pannello o armadio compatibile. Anziché vincolare un intero pannello a un layout di connettore fisso, un design basato su cassette-ti consente di installare singoli moduli realizzati per tipi di supporti o famiglie di connettori specifici. Ciò significa che puoi configurare un singolo contenitore percavi patch in fibra ottica, Ethernet in rame o una combinazione di entrambi - e riconfigurare le sezioni in un secondo momento senza sostituire l'intero pannello.
Patch panel e switch: una confusione comune
Un pannello patch organizza e presenta le connessioni. Uno switch di rete sposta attivamente il traffico tra i dispositivi. Uno è l'infrastruttura di cablaggio passivo; l'altro è l'attrezzatura di rete attiva. Se il tuo obiettivo è una migliore organizzazione dei cavi, connessioni incrociate più semplici-e un accesso più pulito per la manutenzione, hai bisogno di un pannello di connessione - e non di una sostituzione dell'interruttore. Se hai bisogno di capire come questi si collegano nella pratica, il processo in genere prevede l'esecuzionecablaggio strutturato in rame o fibradagli endpoint al pannello, quindi utilizzando cavi di connessione corti dal pannello allo switch.
Cassette in fibra, rame e supporti misti-: quale scegliere?
La prima decisione in qualsiasi processo di selezione della cassetta riguarda il tipo di supporto. Il tuo ambiente di cablaggio determina se hai bisogno di cassette in fibra, cassette in rame o un approccio con supporti misti-.
Cassette in fibra ottica
Le cassette in fibra sono progettate per connessioni ad alta-velocità e-larghezza di banda elevata e rappresentano la scelta dominante nei collegamenti dorsali dei data center, nelle reti di telecomunicazioni e negli uplink aziendali. A seconda del design, supportano stili di connettori tra cui LC, SC,MPO e MTP. I connettori MPO seguono gli standard IEC 61754-7 e TIA-604-5 (FOCIS 5), mentre MTP è una versione con prestazioni migliorate con marchio registrato diConeccon tolleranze meccaniche più strette e minore perdita di inserzione.
Se il tuo ambiente gestisce traffico 10G, 40G, 100G o 400G, le cassette in fibra sono in genere il punto di partenza. Forniscono un'elevata densità di porte in un ingombro compatto e semplificano la transizione dai cavi trunk alle singole connessioni duplex sul pannello frontale.
Cassette in rame
Le cassette in rame sono realizzate per ambienti basati su Ethernet-, in genere con interfacce RJ45. Sono comuni nelle LAN degli uffici, nelle reti dei campus e nelle distribuzioni in cui la maggior parte degli endpoint si connette ancora tramite Cat5e, Cat6 oCablaggio Cat6A. Una cassetta in rame offre un'alternativa modulare a un pannello in rame completamente fisso, che semplifica le riconfigurazioni future - soprattutto negli ambienti in cui l'assegnazione delle porte cambia frequentemente.
Quando si selezionano cassette in rame, verificare che la classificazione della categoria della cassetta corrisponda o superi quella del cavo in uso. L'installazione di una cassetta Cat5e su un percorso Cat6A limita le prestazioni al componente più debole nel canale, secondo le regole sulle prestazioni del canale TIA-568.
Cassette per supporti-misti
Le configurazioni di supporti misti- consentono la connettività sia in fibra che in rame all'interno dello stesso involucro del pannello. Ciò è particolarmente utile durante gli aggiornamenti di rete in fasi - ad esempio, quando è necessario mantenere attivi gli endpoint in rame durante l'implementazioneuplink in fibra monomodalead un nuovo segmento dorsale. Invece di mantenere pannelli separati per ciascun tipo di supporto, un approccio misto-con cassette per supporti consolida tutto in un unico rack.
In pratica, i media misti- rappresentano in primo luogo uno degli argomenti più forti per scegliere un sistema di cassette modulare. Riduce il numero di pannelli separati necessari e supporta un percorso di migrazione più graduale dal rame preesistente alla fibra.
Confronto rapido
| Tipo | Meglio per | Vantaggio principale | Attenzione |
|---|---|---|---|
| Cassette in fibra | Dorsale, uplink, collegamenti ad alta-velocità | Gestione delle fibre ad alta densità e più pulita | Compatibilità connettori e gestione raggio di curvatura |
| Cassette in rame | LAN per ufficio, implementazioni con uso intensivo di RJ45 | Interfacce familiari, semplice organizzazione in rame | La classificazione della categoria deve corrispondere alla classe di prestazione del cavo |
| Configurazioni multimediali-miste | Reti ibride e transizioni per fasi | Consolida fibra e rame in un unico involucro | Complessità della pianificazione e controlli di compatibilità tra-sistemi |
Perché utilizzare pannelli di permutazione e cassette modulari?
Il vantaggio più grande di un sistema a cassette modulare non è la velocità pura - un pannello di connessione è passivo e non amplifica né elabora i segnali. Il vero valore sta nel controllo dell'infrastruttura: nella facilità con cui puoi gestire, mantenere e adattare il tuo cablaggio nel tempo.
Gestione dei cavi più pulita
I pannelli di permutazione trasformano le terminazioni dei cavi sparse in un layout strutturato ed etichettato. In un rack affollato in cui più team apportano modifiche nel corso di mesi o anni, tale struttura impedisce il graduale accumulo di cavi aggrovigliati e senza etichetta che rendono difficile la risoluzione dei problemi. Un pannello ben-organizzato conconnettori chiaramente identificatisignifica che un tecnico può tracciare, verificare e -applicare nuovamente le patch a una porta in pochi minuti invece che in ore.
Movimenti, aggiunte e modifiche più semplici
Le porte di rete non rimangono statiche. I team aggiungono dispositivi, riposizionano endpoint, aggiornano uplink e riconvertono lo spazio rack. Il design a cassetta modulare consente di riconfigurare le singole sezioni del pannello senza rifare l'intera parte anteriore. In uno scenario comune, una cassetta in rame a 24-porte può essere sostituita con una cassetta in fibra a 24 porte nello stesso slot quando una zona dell'ufficio migra da Ethernet alla fibra, senza bisogno di una nuova custodia.
Come i pannelli di permutazione risparmiano spazio sul rack
Un pannello modulare consolida diversi tipi di connessione in un'unica strategia di custodia. Invece di dedicare un pannello 1U agli uplink in fibra e un altro agli endpoint in rame, è possibile alloggiarli entrambi nello stessocustodia in fibra ad alta-densità. Negli armadi con spazio limitato-, ciò può liberare una o due unità rack -, il che è importante quando a ogni U di spazio è associato un costo diretto.
Migliore scalabilità e manutenibilità
Con l’aumento della densità dei porti, aumenta anche il costo di una cattiva organizzazione. Un sistema a cassette ben-scelto semplifica l'espansione futura, soprattutto se lasci spazi liberi per la crescita e utilizzi un ingombro standard che il tuo team potrà reperire nuovamente in seguito. La regola pratica è pianificare almeno il 20-30% della capacità inutilizzata anziché riempire completamente ogni slot il primo giorno.
Come scegliere il pannello patch e la configurazione delle cassette corretti: una struttura in 5 fasi?
I seguenti cinque passaggi costituiscono un quadro di selezione ripetibile. Sono ordinate in modo che ogni decisione restringa le opzioni per quella successiva.
Passaggio 1 - Conferma il tipo di supporto e lo stile del connettore
Inizia con la domanda da cui dipende tutto il resto: supporti la fibra, il rame o entrambi? Quindi restringere per famiglia di connettori. Per la fibra, ciò significa identificare se è necessario LC duplex, SC oConnettori multifibra MPO/MTP-- e se l'applicazione è monomodale (OS2) o multimodale (OM3/OM4/OM5). Per il rame, confermare la categoria del cavo e se sono necessarie interfacce schermate (STP/FTP) o non schermate (UTP). Se questo passaggio è vago, ogni decisione a valle andrà alla deriva.
Passaggio 2 - Valutare la densità della porta rispetto allo spazio disponibile sul rack
Non scegliere un sistema basato solo sul numero massimo di porte stampato su una scheda tecnica. Pensa a quante connessioni ti servono adesso, quante te ne serviranno tra 12-24 mesi e quanto spazio fisico sul rack disponi. UNPannello di permutazione modulare 1Upuò contenere da 24 a 144 porte in fibra a seconda della configurazione della cassetta - ma una densità più elevata significa un instradamento dei cavi più stretto e una maggiore disciplina nella gestione del raggio di curvatura.
Passaggio 3 -Decidere tra design pre-terminati e-terminati sul campo
Le cassette pre-terminate arrivano testate in fabbrica-con i connettori già installati, il che accelera l'implementazione e riduce la-manodopera in loco. Gli approcci con terminazione sul campo-offrono maggiore personalizzazione ma richiedono giunzione o connettorizzazione in loco. I progetti pre-terminati sono in genere più adatti quando la velocità e la coerenza dell'implementazione contano più della flessibilità sul campo - soprattutto negli ambienti di data center standardizzati in cui ogni rack segue lo stesso modello. Se stai valutando opzioni in fibra pre-terminata,Cavi di cablaggio MTPsono una componente comune in questo approccio.
Passaggio 4 - Esamina l'accessibilità, l'etichettatura e l'accesso alla manutenzione
Un pannello che sembra efficiente nella foto di un prodotto può essere frustrante in un rack live se i tecnici non riescono a raggiungere, tracciare o rietichettare facilmente le porte. Valutare l'accesso dei cavi anteriore e posteriore, lo spazio libero per il percorso dei ponticelli e la visibilità delle etichette nelle condizioni effettive di illuminazione del rack. In un armadio da 42U con apparecchiature sopra e sotto il pannello, l'accesso posteriore per i cavi principali è spesso il fattore che determina se l'installazione rimane manutenibile dopo sei mesi di modifiche. Anche il raggio di curvatura è importante in questo caso - lo standard ANSI/TIA-568.3 specifica i requisiti minimi di raggio di curvatura per i cavi in fibra e la violazione di tali limiti all'interno di un pannello affollato può ridurre le prestazioni del collegamento.
Passaggio 5 - Piano per la crescita e la migrazione futura
Non progettare solo per il numero di porte odierne. Lasciare gli slot delle cassette aperti per l'espansione, la modifica dei connettori o una migrazione graduale dal rame alla fibra. Un sistema a cassette modulare è molto prezioso quando lo utilizzi attivamente come strategia di crescita - non solo come un diverso layout del pannello frontale. Se prevedi di passare a una fibra a velocità-più elevata (ad esempio, passando da 10G a 40G/100G utilizzandoCablaggio del bagagliaio MPO), scegli un contenitore e un ingombro della cassetta che supporti sia la configurazione attuale che quella di destinazione.
Casi d'uso: abbinamento dei sistemi a cassette agli ambienti reali
Dorsale in fibra del data center
In un data center, la priorità è la densità, la velocità e la capacità di gestire collegamenti su larga scala. Cassette in fibra conModuli da MPO-a-LCsono la configurazione più comune qui. Un cavo trunk MPO entra nella parte posteriore della cassetta e la parte anteriore presenta porte duplex LC individuali per il collegamento a switch e server. Questo design semplifica la gestione del trunk e velocizza i cambiamenti a livello di porta-. La scelta tra cassette monomodali e multimodali dipende dalle distanze del collegamento e dai requisiti del ricetrasmettitore. - OM4 multimodale supporta 100G SR4 fino a 100 metri, mentre OS2 monomodale copre tratte della dorsale più lunghe.
LAN aziendale con endpoint in rame
In una rete d'ufficio in cui gli endpoint sono prevalentemente RJ45, le cassette in rame forniscono un'alternativa più pulita ai pannelli punch-down fissi. Il vantaggio non è la densità massima - è la manutenibilità. Quando una riorganizzazione del piano modifica l'assegnazione delle porte, lo scambio o la riconfigurazione di una cassetta modulare in rame è più veloce e meno problematico rispetto alla ri-terminazione di un pannello fisso. Per gli uffici che eseguono un mix diCavi patch Cat5e e Cat6I pannelli modulari consentono inoltre di organizzare diverse categorie di cavi in base allo slot della cassetta.
Aggiornamento dell'ambiente ibrido da rame a fibra
Un aggiornamento graduale della rete è il momento in cui il design della cassetta multimediale-mista dimostra il suo valore. Se è necessario mantenere attive le porte del livello di accesso in rame-durante l'introduzioneFibra multimodale OM3per i nuovi uplink, un approccio-mediale misto consente a entrambi di coesistere nello stesso recinto. Man mano che la migrazione procede, le cassette in rame vengono sostituite con cassette in fibra una zona alla volta - senza interrompere il resto del pannello. Questo è spesso il percorso di rischio più basso-per le organizzazioni che non possono giustificare un passaggio completo in un'unica finestra di manutenzione.
Errori comuni da evitare
Scegliere un sistema basato solo sul conteggio delle porte.
L'alta densità sembra interessante, ma se il pannello diventa più difficile da instradare, etichettare o manutenere, i costi operativi aumentano rapidamente. Un layout a densità leggermente inferiore-con un migliore accesso anteriore e posteriore è spesso la scelta migliore a lungo termine-- soprattutto negli ambienti in cui i tecnici devono apportare modifiche sotto pressione.
Supponendo che le cassette e le impronte dei pannelli siano universalmente intercambiabili.
La compatibilità varia in base al sistema, allo stile del connettore e al produttore. Una cassetta stile LGX-di un fornitore potrebbe non essere inserita correttamente nel contenitore di un altro fornitore. Verificare sempre che la cassetta, la custodia e l'interfaccia di cablaggio siano progettati per funzionare insieme prima della standardizzazione. Questo è particolarmente importante conadattatori per fibra ottica, dove piccole differenze meccaniche possono influenzare la perdita di inserzione.
Ignorando la parte posteriore del portapacchi.
Le porte-frontali possono sembrare pulite, ma il percorso dei cavi, il raggio di curvatura e la gestione del trunk dietro il pannello sono spesso ciò che determina se il sistema rimane manutenibile dopo l'implementazione. Standard di cablaggio del settore inclusiANSI/TIA-568e lo standard ISO/IEC 11801 enfatizzano entrambi la gestione del percorso e il raggio di curvatura minimo come fattori di prestazione del canale e affidabilità a lungo termine.
Mi aspetto un pannello di connessione per sostituire l'hardware di commutazione o aumentare la larghezza di banda.
Un pannello patch migliora la struttura, la gestibilità e la flessibilità di aggiornamento. Le prestazioni effettive del collegamento dipendono dalla qualità di ogni componente del cavo del canale -, dei connettori, dei cavi di connessione ericetrasmettitoria ciascuna estremità.
Riempiendo completamente ogni slot il primo giorno.
Se è probabile che il tuo ambiente cambi - e la maggior parte lo sia - lascia almeno alcune posizioni aperte della cassetta per aggiunte future, modifiche al formato del connettore o ricambi di emergenza. Il costo degli slot vuoti ora è di gran lunga inferiore al costo di sostituire un contenitore in un secondo momento perché si esaurisce lo spazio.
Pannello patch modulare e pannello patch fisso: quando il sistema modulare è eccessivo?
Non tutte le installazioni necessitano di un sistema a cassette modulare. In un ambiente piccolo e stabile - diciamo, un singolo-armadio IDF rack con 24 porte in rame che non cambierà per anni - un pannello di connessione fisso potrebbe essere più semplice ed economico-più conveniente. I sistemi modulari aggiungono valore quando si prevedono cambiamenti frequenti, supporti misti, aggiornamenti graduali o crescita. Se nessuno di questi si applica, il costo aggiuntivo e la complessità della modularità potrebbero non ammortizzarsi. La soglia pratica è solitamente intorno al punto in cui si gestisce più di un tipo di media o si pianifica una significativa espansione del porto entro i prossimi due o tre anni.
Domande frequenti
I patch panel migliorano la velocità della rete?
Non direttamente. I pannelli di permutazione sono passivi - non amplificano né elaborano i segnali. Il loro valore risiede nell'organizzazione, nella manutenzione più semplice e nel migliore supporto per il cablaggio strutturato. Indirettamente, una configurazione più pulita e gestita meglio-riduce gli errori di connessione e facilita il mantenimento della corretta integrità del collegamento, il che può prevenire problemi di prestazioni causati da patch inadeguate o connettori danneggiati.
Un pannello patch può supportare sia la fibra che il rame?
Sì, se il sistema utilizza cassette modulari compatibili con entrambi i tipi di media. Questo è uno dei principali vantaggi dei design dei pannelli basati su cassette-. Installate cassette in fibra in alcuni slot e cassette in rame in altri, il tutto all'interno dello stesso contenitore.
Qual è la differenza tra una cassetta e una piastra adattatrice?
Una cassetta è un'unità modulare autonoma-che in genere include il routing interno della fibra e presenta un formato di connettore specifico sulla parte anteriore. UNpiastra adattatriceè un componente più semplice che contiene gli adattatori in formato piatto senza gestione dei cavi interna. Le cassette offrono maggiore protezione e organizzazione per le fibre interne, mentre le piastre adattatrici sono più leggere e meno costose. La scelta giusta dipende dai requisiti di densità e dalla quantità di gestione interna della fibra necessaria.
Qual è la differenza tra un patch panel e un patch panel keystone?
Un pannello di permutazione keystone utilizza-jack keystone a scatto che possono essere sostituiti o riconfigurati individualmente. Un pannello di connessione fisso standard dispone di porte installate in modo permanente. I pannelli Keystone offrono maggiore flessibilità per implementazioni di-supporti misti o di{{4}categorie miste, ma il costo per-porta è in genere più elevato e l'assemblaggio richiede più manodopera. Negli ambienti in fibra, i pannelli modulari basati su cassette- svolgono un ruolo di flessibilità simile.
I pannelli di permutazione modulari sono migliori dei pannelli di permutazione fissi?
Dipende dal tuo ambiente. I pannelli modulari sono migliori quando hai bisogno di flessibilità, supporti misti o ti aspetti cambiamenti frequenti. I pannelli fissi sono più semplici ed economici per implementazioni stabili su supporto singolo-. Il fattore decisivo è solitamente se il layout del cablaggio cambierà durante la vita utile del pannello.
Quando dovrei scegliere le cassette MPO/MTP?
Cassette MPO/MTPsono più utili negli ambienti con fibra ad alta-densità che supportano connessioni 40G, 100G o 400G. Consentono a un singolo cavo trunk MPO multi-fibra di espandersi in singole porte duplex LC o SC sul lato anteriore del pannello. Ciò semplifica notevolmente le transizioni da trunk-a-porta e riduce il numero di cavi nel percorso. Se la tua rete utilizza architetture a ottica parallela o a foglia ad alta densità, le cassette MPO/MTP sono in genere la scelta giusta.
Posso combinare cassette in rame schermate e non schermate in un'unica configurazione?
Tecnicamente è possibile installarli entrambi nello stesso contenitore se l'ingombro della cassetta è compatibile. Tuttavia, non è consigliabile mischiare componenti schermati (STP/FTP) e non schermati (UTP) nello stesso canale, poiché una schermatura non corrispondente può introdurre problemi di messa a terra e effettivamente ridurre le prestazioni. Mantieni ciascun canale coerente da un capo all'altro.
Cosa devo controllare prima di acquistare un pannello patch a cassetta in fibra?
Conferma quanto segue: tipo di connettore (LC, SC, MPO/MTP), modalità fibra (OS2 monomodale o OM3/OM4/OM5 multimodale), compatibilità da cassetta-a-enclosure, densità di porte per cassetta, pre-terminato rispetto a campo-terminato e se l'ingresso posteriore è adatto al diametro del cavo trunk e al raggio di curvatura. Verificare inoltre che iltipo lucidato del connettore(UPC o APC) corrisponde ai requisiti di sistema.
I sistemi basati su cassette-riducono i tempi di installazione?
I sistemi a cassette pre-terminati possono ridurre significativamente i tempi di installazione rispetto alla terminazione sul campo. Poiché le cassette arrivano testate in fabbrica-con i connettori già collegati, la-manodopera in loco è limitata al montaggio dell'involucro, all'inserimento delle cassette e al collegamento dei cavi principali. Studi condotti dai produttori di connettori hanno dimostrato che i sistemi multifibra pre-terminati- possono ridurre i tempi di implementazione del 50–70% rispetto alla terminazione basata su giunzione singola-.
Come posso pianificare la capacità dei patch panel per la crescita futura?
Inizia con il numero attuale di porte attive, quindi aggiungi un margine realistico di crescita nei prossimi 2-3 anni. Una linea guida comune è quella di fornire il 20-30% di capacità inutilizzata. Considera non solo il numero di porte, ma anche se il tipo di supporto o il formato del connettore possono cambiare - un sistema a cassette modulare ti consente di soddisfare tale spostamento senza sostituire la custodia. Tieni conto delle espansioni pianificate, degli aggiornamenti tecnologici e di qualsiasi migrazione anticipata dal rame al ramefibra monomodale.
Conclusione
I patch panel e le cassette non servono solo a dare un aspetto ordinato al rack. Si tratta di costruire un’infrastruttura di cablaggio che sia più facile da gestire, più facile da adattare e meno costosa da aggiornare. Il sistema giusto dipende dal tipo di supporto, dai requisiti del connettore, dalle esigenze di densità e da quanto è probabile che la tua rete cambi.
Prima di confrontare i prodotti, controlla il tuo ambiente attuale. Elenca i tipi di connettori, conta le porte attive e pianificate, prendi nota dei vincoli di spazio sul rack e decidi se la fase successiva sarà in fibra, rame o ibrida. Questo inventario rende il processo di selezione semplice - e ti aiuta a evitare di acquistare un sistema che diventerai troppo grande in due anni.
