Il cavo patch in fibra ottica si riferisce a due connettori alle due estremità del cavo in fibra, che viene utilizzato per ottenere un collegamento del percorso ottico. Secondo il mezzo di trasmissione in fibra, ci sono divisi in patch cord in fibra monomodale e patch cord in fibra multimodale. Ora impariamo il patch cord in fibra monomodale e quali sono i tipi di patch cord monomodali.
Che cos'è il cavo patch in fibra monomodale?
Il diametro del nucleo della fibra del cavo patch in fibra monomodale è particolarmente piccolo, solo 8μm ~ 10μm. E c'è solo un percorso di propagazione della luce. Pertanto, la luce può essere trasmessa solo lungo il nucleo dell'albero della fibra ottica, evitando così completamente lo spreco di dispersione e di energia luminosa. Di solito, il colore del cavo patch in fibra ottica monomodale è giallo, la testina di connessione e la guaina protettiva sono blu, che viene generalmente utilizzato per la trasmissione a lunga distanza e la connessione di rete ad alta richiesta di larghezza di banda.
Che cos'èSingleModePatchCordTypes?
I tipi di patch cord in fibra monomodale possono essere classificati in base ai connettori in fibra ottica, al numero del nucleo, al materiale del cavo, al diametro del cavo, all'ambiente di utilizzo e così via.
Tipi di cavi patch monomodali per connettori in fibra ottica:
I connettori del cavo patch in fibra sono disponibili in LC / SC / ST / FC / MU / MTRJ / E2000 e altri tipi. Le estremità possono essere collocate con lo stesso connettore o possono essere combinate con connettori diversi, come LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST, ecc. |  |
Tipi comuni Tipi di cavi patch in modalità singola
|  |
 | 2.LC patch cord in fibra ottica monomodale: piccola testa di connessione rettangolare, diametro del nucleo di 1,25 mm, è costituita da un comodo meccanismo di chiusura modulare (RJ). connettore in fibra lc pigtail più utilizzati tipi di treccia in fibra |
3.FC patch cord in fibra ottica monomodale: testa del manicotto in metallo, diametro del nucleo di 2,5 mm. La modalità di fissaggio è con fibbia a vite. Generalmente utilizzato sul lato ODF (il più utilizzato sul wire frame) |  |
 | 4.St cavo patch in fibra ottica monomodale: comunemente usato nel telaio di distribuzione in fibra ottica, il guscio è rotondo e il modo di fissaggio è con fibbia a vite. (Per le connessioni 10Base-F, i connettori sono generalmente di tipo ST. Comunemente utilizzati nel telaio del cablaggio in fibra) |
| 5.Collegamento patch in fibra ottica monomodale SC-LC: la diversa testa di collegamento del cavo patch in fibra consente di essere più flessibile in relazione alle attività del percorso ottico. |  |
In base al tipo di lucidatura:
È diviso in APC, UPC e PC
APC: testa verde, l'estremità di inserimento è obliqua, l'intervallo dell'angolo è di 30 gradi e la parte superiore ha 8 ° ± 1 ° obliquo
UPC / PC: testa blu, l'inserimento della parte terminale è piatta
Perdita di ritorno come di seguito:
Tipi di lucidatura APC, UPC e PC
Cavo patch fibra ottica monomodale SC / APC
Tipi di cavi patch monomodali in base alla capacità della fibra:
Sono disponibili patch core in fibra ottica Simplex, Duplex, Bundle, Ribbon monomodale
 |  |

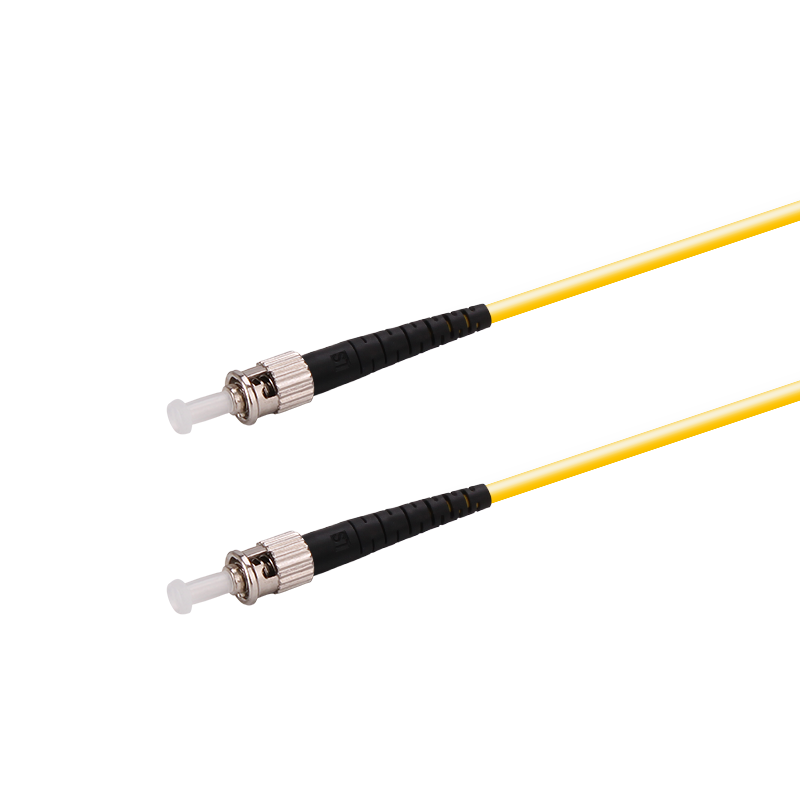

| Cavo patch fibra ottica monomodale St Simplex: | Cavo patch fibra ottica St Duplex Single mode: |
Tipi di cavi patch monomodali in base al materiale e al diametro del cavo
Il diametro del cavo del cavo patch in fibra ottica monomodale è 0,9 mm, 2,0 mm, 3,0 mm. In base al materiale della guaina esterna del cavo, può essere suddiviso in tipo ordinario, tipo ignifugo ordinario (PVC), tipo senza alogeni a bassa emissione di fumi (LZSH), tipo ritardante di fiamma senza alogeni a bassa emissione di fumo, ecc.
In base all'ambiente di utilizzo:
Può essere suddiviso in patch cord in fibra ottica monomodale per esterni, patch cord in fibra monomodale per interni, patch cord in fibra ottica monomodale amoured, patch cord in fibra ottica monomodale impermeabile e così via.
Il cavo patch in fibra ottica monomodale di theFOCC utilizza un processo di molatura unico, che garantisce eccellenti prestazioni ottiche e una buona stabilità del prodotto e garantisce sicurezza e affidabilità a lungo termine del prodotto. È possibile fornire un campione gratuito di patch cord in fibra ottica monomodale per il test.
Se hai ancora domande sui tipi di cavi patch in modalità singola, non esitare a contattarci per ulteriori spiegazioni. Grazie.
