La necessità di sistemi di cablaggio ad alta densità nei data center aumenta ogni giorno. Con l'avvento di applicazioni ad alta velocità come Ethernet 40G, 100G e 400G, i data center devono essere dotati dei sistemi di cablaggio più recenti ed efficienti. I connettori MPO e MTP sono le due opzioni più popolari per i sistemi di cablaggio ad alta densità. Tuttavia, scegliere un connettore adatto può essere difficile, soprattutto se non si conoscono le differenze fondamentali.
MPO sta per multifibra push on. È un termine generico per qualsiasi connettore in cui più di una fibra è situata all'interno di una singola ghiera. Inizialmente questo era limitato a 12 fibre per ghiera, ma ora comprende molti conteggi di fibre da 4 a 72.
MTP® è un marchio statunitense Conec® che è una famiglia di connettori connettori MPO.
I connettori MPO sono tutti uguali?
Esiste uno standard internazionale MSA per i connettori MPO che descrive in dettaglio le caratteristiche fisiche e prestazionali.
Anche se sono molte le aziende che producono connettori MPO secondo questo standard, la differenza in termini di prestazioni e longevità varia.
Il connettore MTP® è uno dei connettori di tipo MPO più costosi disponibili. Il costo più elevato rispetto ad altri connettori MPO deriva dalle tolleranze più elevate e dal design specifico che conferiscono all'MTP® anche prestazioni più elevate che vengono mantenute.
Connettore MTP vs MPO: qual è la differenza?
1. Morsetto a perno
I connettori MPO sono generalmente dotati di morsetti in plastica, che possono facilmente rompere i pin con un accoppiamento costante dei cavi, mentre i connettori MTP hanno un morsetto in metallo per garantire una chiusura salda sui pin e ridurre eventuali rotture involontarie durante l'accoppiamento dei connettori. La molla ovale viene utilizzata nel connettore MTP per aumentare la distanza tra il nastro in fibra e la molla, evitando così danni al nastro in fibra durante l'inserimento. Il design del cavo MTP, che incorpora un morsetto a perno incassato e una molla ovale, garantisce una sede salda della molla e uno spazio più ampio tra la molla e il cavo a nastro, riducendo la possibilità di rottura del cavo MTP.

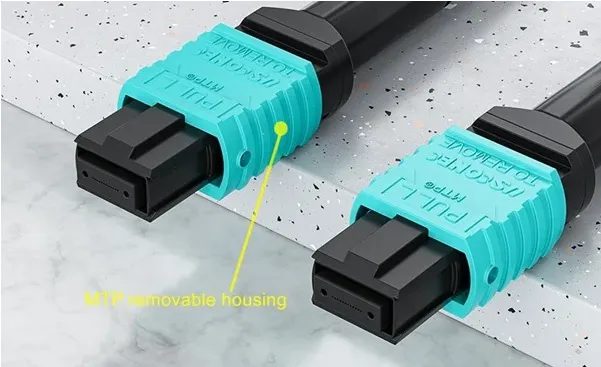

2. Alloggiamento esterno rimovibile
La seconda differenza significativa è l'alloggiamento del connettore. MTP utilizza l'alloggiamento del connettore rimovibile, mentre il generico MPO non garantisce un alloggiamento rimovibile. L'alloggiamento rimovibile offre alcuni vantaggi:
Rilavorare e rilucidare la ghiera MT
Cambia facilmente il genere dopo l'assemblea o anche sul campo
Dopo l'assemblaggio, utilizzare uno scanner interferometrico per scansionare la ghiera
3. Perni guida
I connettori MTP e MPO utilizzano pin guida diversi. L'MPO utilizza perni guida a forma di smusso, mentre l'MTP utilizza perni guida ellittici in acciaio inossidabile. Rispetto agli MPO, questi perni MTP a forma ellittica possono garantire una migliore guida. La ridotta quantità di detriti sulla superficie terminale della pupilla o dell'involucro fa sì che il connettore in fibra ottica MTP duri più a lungo per mantenere una trasmissione ad alte prestazioni.
4. Ghiera flottante
La quarta differenza tra MTP e MPO è la ghiera flottante. I connettori MPO solitamente utilizzano la ghiera MT, mentre i connettori MTP la aggiornano alla ghiera mobile.
La ghiera mobile è una caratteristica unica dei connettori MTP che offre vantaggi significativi rispetto ai connettori tradizionali. La ghiera flottante viene utilizzata per migliorare le prestazioni meccaniche in un cavo MTP. La ghiera può fluttuare all'interno per mantenere il contatto fisico attraverso una coppia accoppiata sotto carico applicato. Ciò consente a due ghiere accoppiate di mantenere il contatto fisico sotto un carico applicato, con conseguente riduzione della perdita di inserzione e migliore allineamento.
Inoltre, la caratteristica della ghiera flottante aiuta anche a prevenire l'accumulo di polvere e altri detriti sulla superficie terminale della ghiera, che potrebbero altrimenti causare danni o ridurre le prestazioni del connettore. Nel complesso, la funzionalità della ghiera mobile è uno dei vantaggi fondamentali dei connettori MTP, che li rende la scelta preferita per i sistemi di cablaggio ad alta densità nei data center.
5. Perdita di inserzione
Come discusso in precedenza, le differenze tra i connettori MPO e MTP portano a diversi livelli di perdita di inserzione. I connettori MTP tendono ad avere una perdita di inserzione inferiore rispetto ai connettori MPO. Ad esempio, il connettore multimodale MTP fornisce una perdita di inserzione massima di {{0}},6 dB, mentre l'MPO fornisce una perdita di inserzione massima di 0,75 dB.
È essenziale notare che, sebbene la differenza nella perdita di inserzione tra i connettori MTP e MPO possa sembrare piccola, può fare una differenza significativa nelle applicazioni ad alta velocità e a lunga distanza. Minore è la perdita di inserzione, minore è il degrado del segnale e migliori sono le prestazioni complessive del sistema.
Domande frequenti su MTP e MPO
D: Cos'è un MTP Elite?
R: La versione MTP® Elite ha una perdita di inserzione ridotta rispetto al connettore MTP® standard. La perdita di inserzione massima per i cavi in fibra multimodale è {{0}},35 dB, mentre il tipo standard è 0,6 dB. La perdita di inserzione massima per i cavi in fibra monomodale è 0,35 dB, mentre il tipo standard è 0,75 dB.
D: Cos'è un connettore MTP PRO?
Il connettore MTP® PRO è l'ultima versione plus dell'US Conec MTP®. A differenza del connettore MTP standard, questo connettore offre la migliore flessibilità sul campo, praticità e prestazioni migliorate. Il connettore MTP PRO consente un cambio di polarità rapido e diretto senza rimuovere l'alloggiamento del connettore sul campo. Oltre a ciò, fornisce anche una configurazione dei pin di facile utilizzo mantenendo l'integrità del prodotto.
D: Il connettore MTP è anche un connettore MPO?
R: Sì. Il connettore MTP® è un connettore MPO ad alte prestazioni con prestazioni meccaniche e ottiche migliorate. Va notato che tutti gli MTP® sono MPO, ma non tutti gli MPO sono MTP®. Un connettore MTP è intercambiabile al 100% con il suo prodotto generico in stile MPO. Tuttavia, nelle applicazioni ad alte prestazioni, un connettore MPO non è operativamente uguale a un MTP.
D: Poiché le prestazioni del cavo MTP sono migliori, dovrei sceglierlo sempre?
R: Solo qualche volta necessario. Quando si sceglie tra questi, è essenziale considerare i requisiti specifici dell'applicazione e il budget. Ad esempio, il cavo MPO potrebbe essere un'opzione più conveniente se lavori con un budget limitato. Inoltre, supponiamo che la tua applicazione non richieda la trasmissione ad alta velocità o a lunga distanza. In tal caso, la differenza nella perdita di inserzione tra i due connettori potrebbe non essere sufficientemente significativa da giustificare il costo aggiuntivo del cavo MTP. Tuttavia, il cavo MTP sarebbe la scelta migliore se si lavora su un'applicazione di trasmissione ad alta velocità e su lunga distanza che richiede una bassa perdita di inserzione. Quindi, prima di decidere, considera tutti i requisiti applicativi specifici, il budget e le prestazioni.
