18 canali CWDM Mux / Demux per rete 10G
Immagina di trasformare un cottage in un maestoso grattacielo senza alcuna innovazione o costruzione. Questo è ciò che Wavelength-Division Multiplexing (WDM) consente con la tua rete in fibra ottica esistente. Senza distribuire altra fibra ottica, la rete WDM mux multiplex il segnale ottico multiplo su una singola fibra ottica utilizzando diverse lunghezze d'onda, che allevia notevolmente l'esaurimento della fibra e estende la capacità di collegamento. La tecnologia WDM è disponibile in due versioni: CWDM e DWDM. In questo articolo, esploreremo la costruzione di una rete 10G su CWDM Mux / Demux.
CWDM Mux / Demux: grande risparmio con l'espansione della rete
CWDM Mux / Demux aumenta la capacità della fibra con incrementi di 4, 8, 16 o 18 canali. Aumentando la spaziatura dei canali tra le lunghezze d'onda sulla fibra, CWDM consente un metodo semplice ed economico di trasportare fino a 18 canali su una singola fibra. I canali CWDM consumano ciascuno 20 nm di spazio e utilizzano insieme la maggior parte dell'intervallo operativo monomodale. Le lunghezze d'onda CWDM più comunemente utilizzate sono gli otto canali nell'intervallo da 1470 a 1610 nm. CWDM Mux / Demux consente di trasportare qualsiasi protocollo sul collegamento, dato che si trova alla lunghezza d'onda specifica.
16 canali vs 18 canali CWDM Mux / Demux: quale scegliere?
La capacità di una rete CWDM è ampiamente trasmessa su CWDM Mux / Demux. Generalmente, più canali fornisce un CWDM Mux / Demux, maggiore è la capacità di una rete CWDM. Il numero di canale della maggior parte dei Mux / Demux CWDM va da 2 a 18, tra cui 16 canali e 18 canali CWDM Mux / Demux sono più diffusi in uso. 16 canali CWDM Mux / Demux e la sua alternativa a 18 canali non hanno alcuna differenza, tranne che in seguito si ottengono altri due canali CWDM (lunghezze d'onda CWDM), maggiore capacità e quindi più perdita di inserzione. Quindi la scelta non è su quale sia superiore rispetto all'altro, in realtà dipende dalla tua specifica domanda e scenario applicativo. Di solito si consiglia un CWDM Mux / Demux a 18 canali per una maggiore capacità di rete e scalabilità.
Guida al cablaggio 18CH CWDM Mux / Demux per rete 10G
Costruire una rete 10G con un 18CH CWDM Mux / Demux offre vantaggi importanti con costi ridotti e maggiore efficienza. Tutto ciò di cui hai bisogno sono solo interruttori 10G, moduli Cux / Mux / Demux 18CH CWDM, transceiver 10G CWDM SFP + (o 10G CWDM XFP, se lo switch è con interfacce XFP) e cavi patch in fibra. L'architettura tipica di una rete CWDM 10G è illustrata nella figura seguente. Esaminiamo i quattro elementi chiave necessari per un'implementazione di successo della rete 10G CWDM.

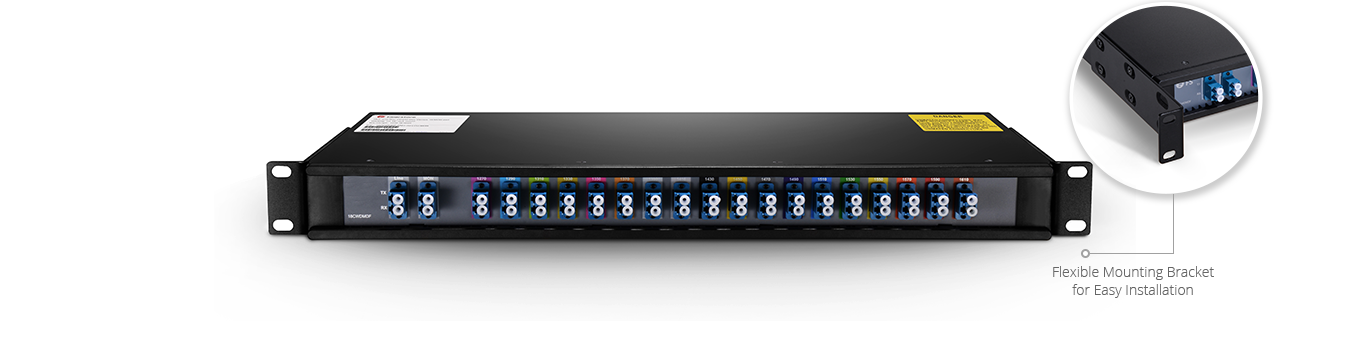

18 canali CWDM Mux / Demux Module
Un CWDM Mux / Demux a 18 canali utilizza tutte le 18 lunghezze d'onda CWDM definite dagli standard, che integra fino a 18 diversi segnali di lunghezza d'onda in una singola fibra ottica. I 18 canali di lunghezza d'onda CWDM sono combinati insieme in un multiplexer in modo che possa essere trasportato simultaneamente su una singola fibra scura. FS passive 18-CH CWDM Mux / Demux è dotato di una porta monitor per una migliore gestione della rete CWDM.

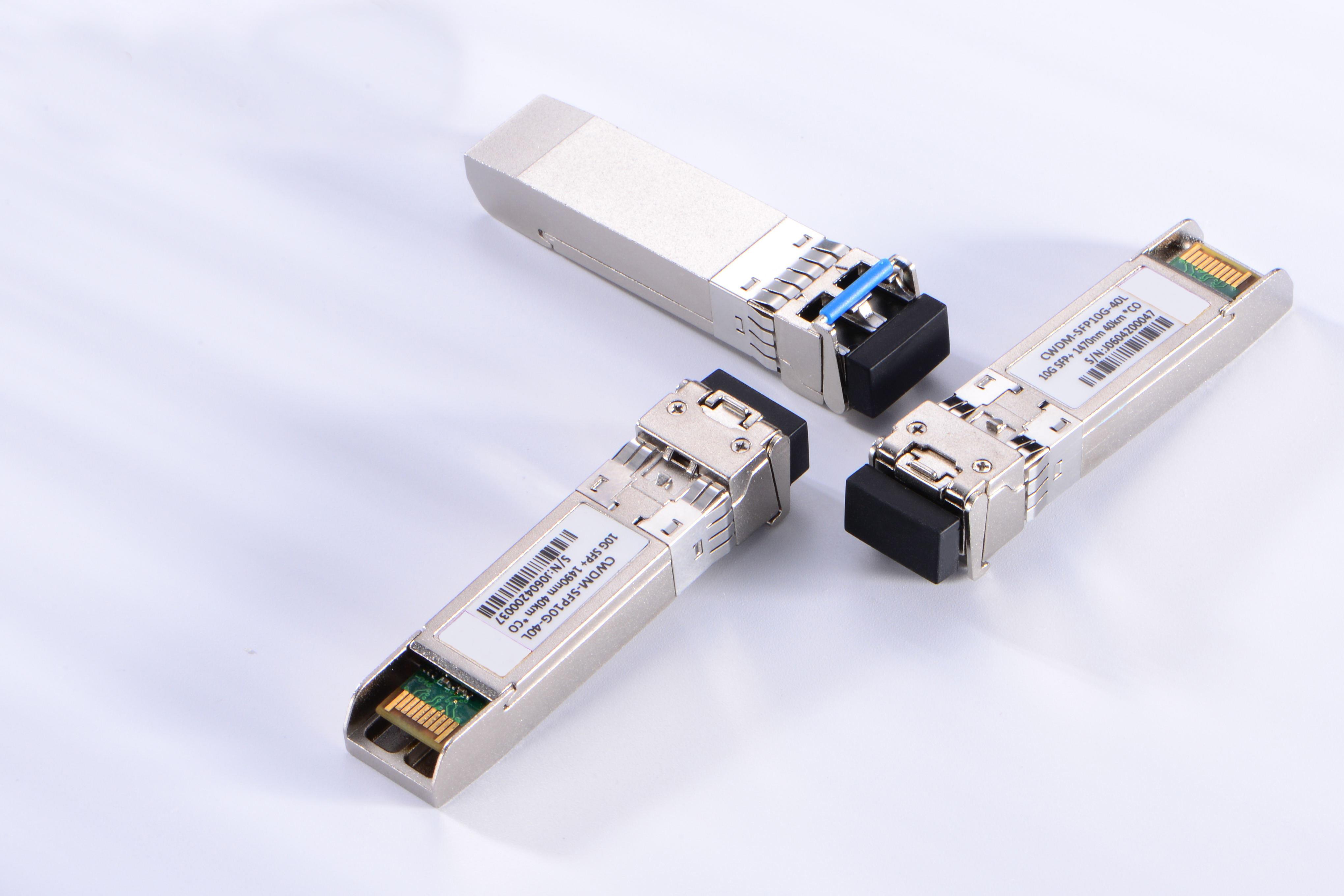

Modulo transceiver 10G SFP + CWDM
Un ricetrasmettitore ottico specifico per la lunghezza d'onda (SFP, SFP +, XFP, ecc.) Collegato direttamente ai dati o allo switch di memorizzazione. Sono disponibili fino a 18 lunghezze d'onda CWDM discrete e possono essere utilizzate come canali di traffico indipendenti. Ogni canale può essere una qualsiasi varietà di Ethernet 100/40/10 / 1G. FS offre anche ricetrasmettitori 10W CWDM rigorosamente testati che sono pienamente compatibili con i principali marchi sul mercato. Tutti i ricetrasmettitori 10G CWDM sono testati in ambiente reale per garantire le migliori prestazioni e affidabilità. Il diagramma seguente presenta i ricetrasmettitori generici CWDM SFP + per 18 CH CWDM Mux / Demux.
Cavo patch per fibra ottica LC-LC

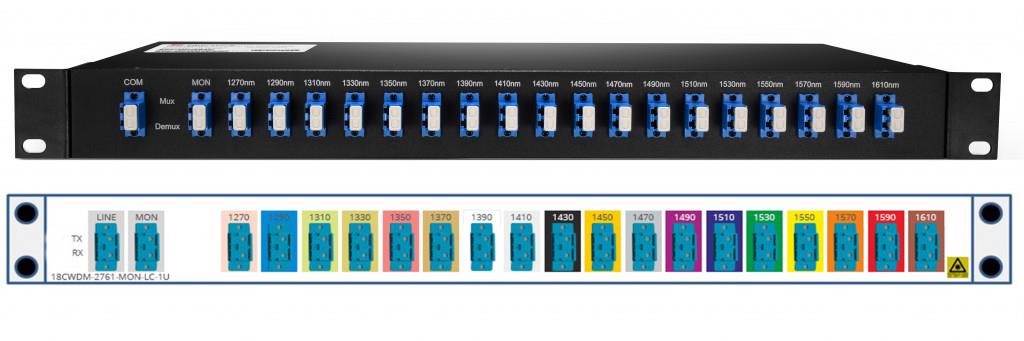

I moduli transceiver e le porte multiplexer CWDM sono etichettati con i canali discreti a lunghezza d'onda. E cavo patch in fibra, solitamente un cavo patch LC-LC viene utilizzato per collegare il ricetrasmettitore e il canale corrispondente su CWDM Mux / Demux. Le porte sul modulo CWDM Mux / Demux sono colorate nel diagramma per evidenziare i diversi canali di lunghezza d'onda colorati. I cavi patch in fibra LC-LC sono generalmente gialli. Inoltre, sono disponibili cavi patch patch appositamente realizzati per applicazioni esigenti, tra cui cavo patch patch non sensibile alla piegatura, cavo patch in fibra uniboot commutabile e cavo patch LC a bassissima perdita.
Fibra di linea
La "fibra scura" che collega i siti oi data center. Senza l'accesso a una fibra scura, non vi è alcuna possibilità di costruire una rete in fibra dedicata.
Conclusione
Con l'aiuto di CWDM Mux / Demux a 18 canali, la rete 10G è diventata accessibile e accessibile, con costi di lavoro e di implementazione ridotti in termini di manodopera. Inoltre, un sistema CWDM consente anche una flessibilità insuperabile per prepararsi a qualsiasi espansione di capacità in futuro. FOCC è uno dei principali fornitori per fornire una soluzione completa per la rete ottica e aziendale: il fornitore preferito per la rete CWDM Mux, i moduli del ricetrasmettitore ottico, i cavi patch in fibra e altri componenti di rete.
